INSTRUCTIONS D’ASSEMBLAGE

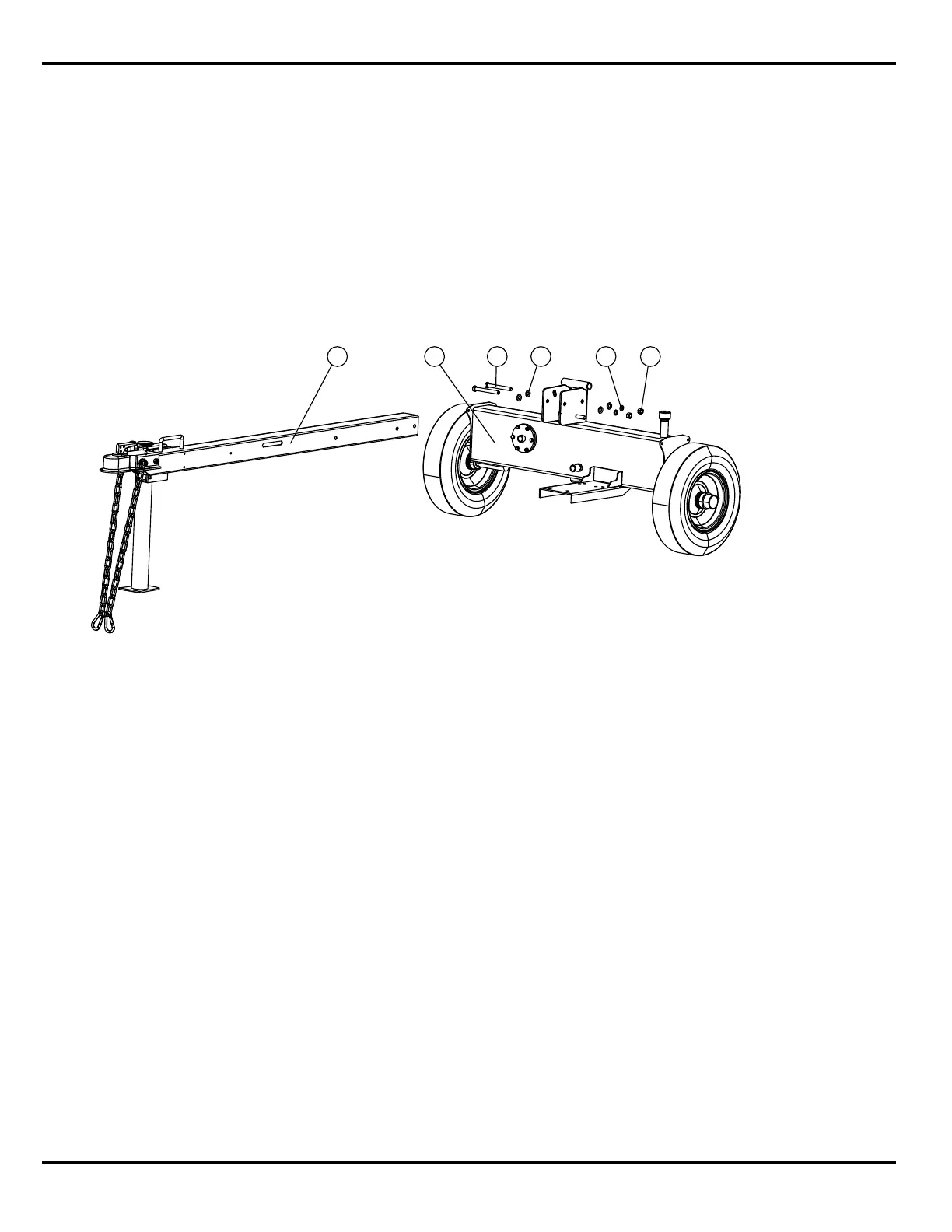

Étape 2 :
2a : Localisez l’assemblage de la languette et faites tourner le cric en position basse.
2b : Retirez le boulon de maintien qui fixe le réservoir à la base de la palette.
2c : Positionnez la languette de manière à ce que les trous de fixation soient
alignés avec les trous de fixation de la languette du réservoir.
2d : Insérez les deux boulons M12 x 110 mm avec une rondelle plate sous la tête du boulon.
2e : Installez une rondelle plate, une rondelle de blocage et un écrou sur chaque boulon et serrez.
1 32 4 5 6
Article Description Quantité
1 Ensemble de languette 1
2 Ensemble du réservoir 1
3 Boulon M12 x 110 2
4 Rondelle plate 4
5 Rondelle de blocage 2
6 Écrou M12 2
7 Support de retenue /
Support de vérin
1
