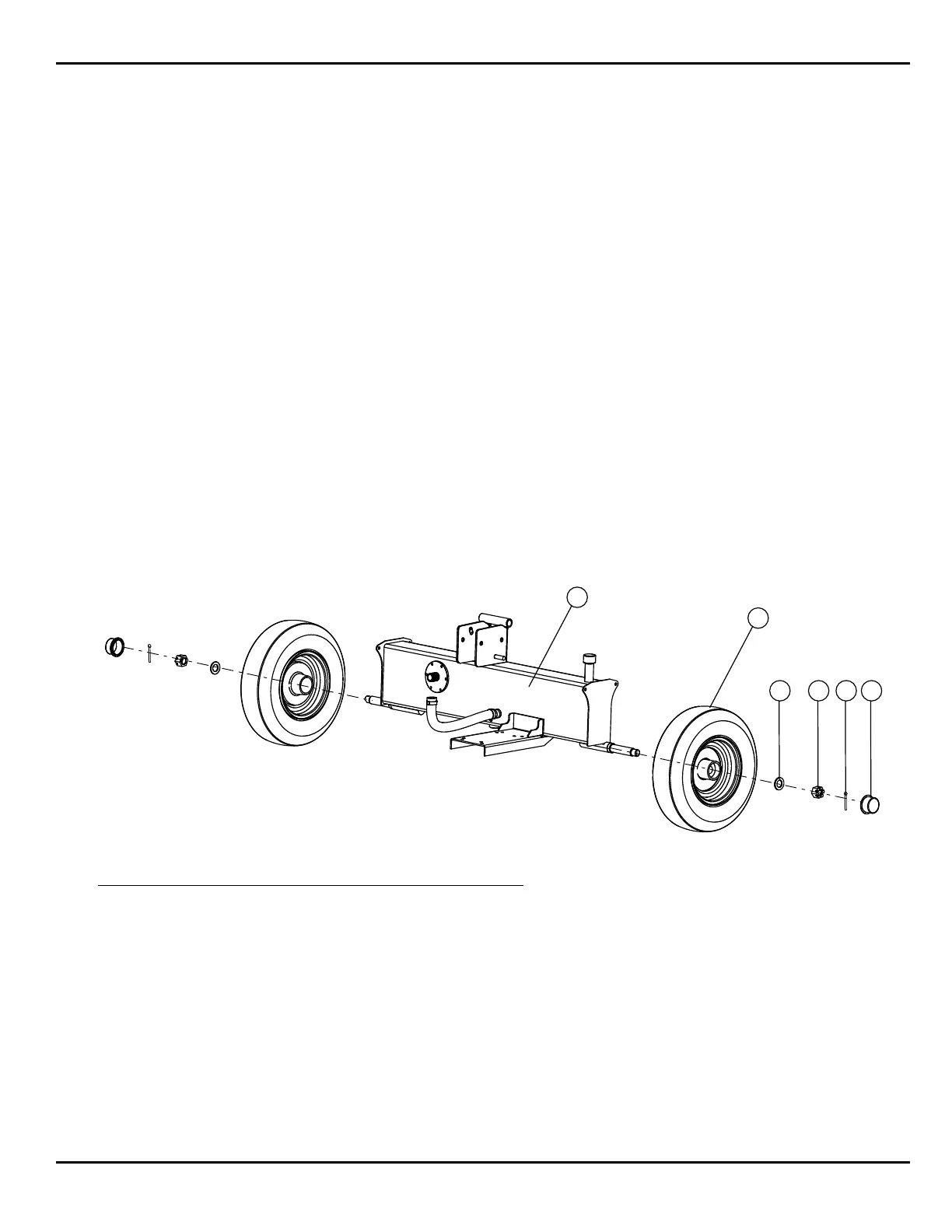

INSTRUCTIONS D’ASSEMBLAGE
Étape 3 :
3a : Faites tourner l’ensemble de la languette du réservoir sur le coin de la base
de la caisse, de sorte que les axes soient dégagés de la base.
3b : Repérez les assemblages de roues, les rondelles plates, les écrous dégagés à créneaux,
les goupilles fendues et les capuchons anti-poussière dans le kit de matériel.
3c : Retirez le capot de protection d’un axe d’essieu et le capot en plastique d’une roue.
3d : Installez la roue (avec la tige de soupape pointée), le roulement extérieur,
la rondelle plate et l’écrou dégagé à créneaux.
3e : Serrez l’écrou dégagé à créneaux jusqu’à ce qu’il soit bien serré et faites tourner
la roue de trois tours complets pour mettre les roulements en place.
3f : Dévissez (desserrez) l’écrou dégagé à créneaux juste assez pour aligner le trou de l’axe
avec les encoches de l’écrou dégagé à créneaux, ce qui permet d’installer la goupille
fendue. Ne le desserrez pas plus que nécessaire pour installer la goupille fendue.
3g : Faites tourner la roue pour vérifier qu’elle tourne librement. Remarque : une petite quantité de jeu est acceptable.
3h : Insérez la goupille fendue et fendez/pliez l’extrémité de la goupille à gauche et à droite.
3i : Installez le capuchon anti-poussière.
3j : Répétez les étapes décrites ci-dessus pour l’installation de l’autre roue.
1
2
3 4 5 6
Article Description Quantité
1 Ensemble du réservoir 2
2 Ensemble de roue 2
3 Rondelle plate 2
4 Écrou dégagé à créneaux 2
5 Goupille fendue 2
6 Capuchon anti-poussière 2
