56
INSTRUCTIONS D’ASSEMBLAGE

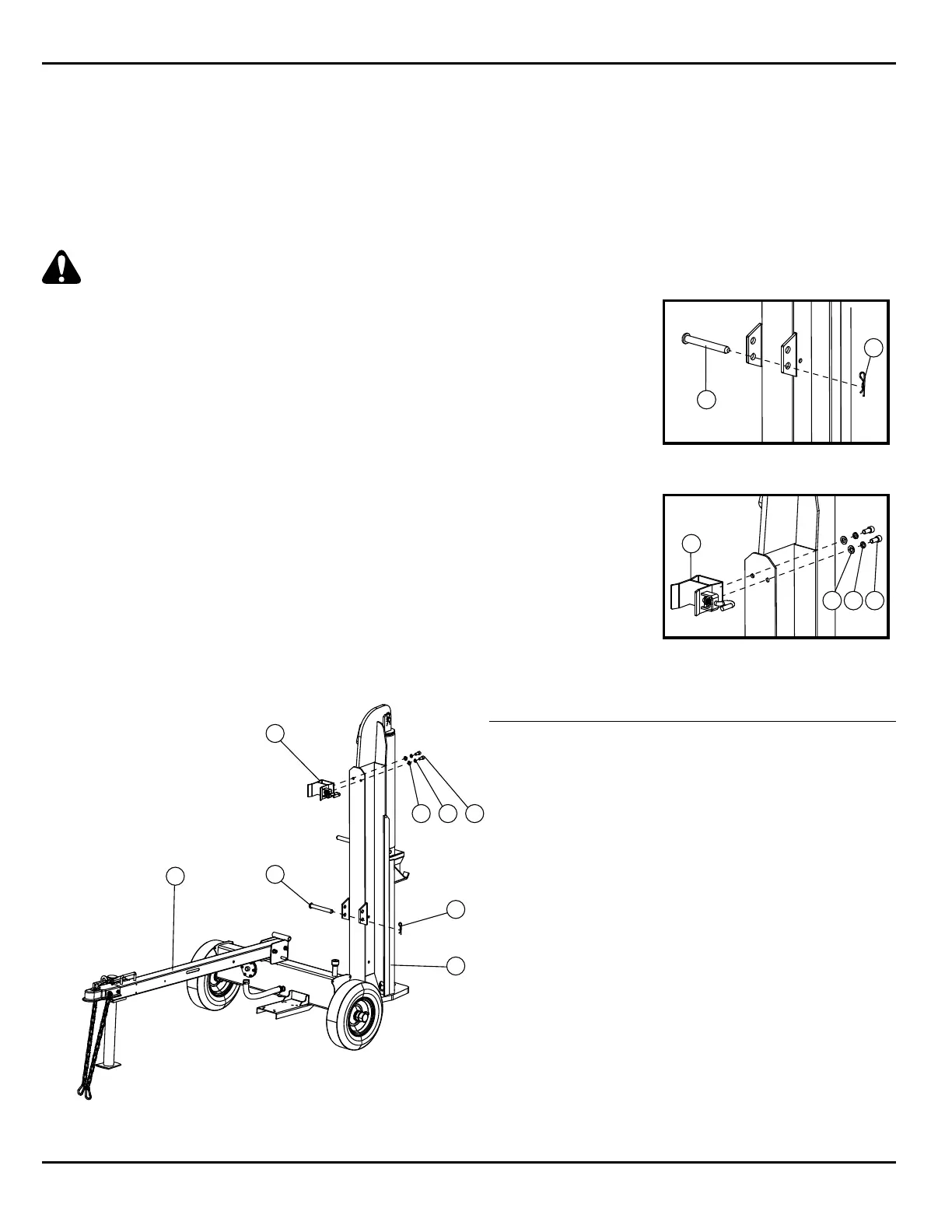

Étape 4 :
4a : Retirez les deux boulons de maintien qui fixent la poutre au fond de la caisse.
4b : Faites glisser la poutre vers le bas de manière à ce que la plaque de pied dépasse le bord du fond de la caisse.
4c : À l’aide de deux personnes ou d’un dispositif de levage approprié, placez l’ensemble de la poutre
à l’extrémité comme indiqué, en vous assurant que la poutre se trouve sur une surface stable et plane.
MISE EN GARDE : demandez à une personne de stabiliser la poutre
jusqu’à ce qu’elle soit fixée à l’ensemble réservoir/langue.
4d : Repérez l’axe de pivot et l’agrafe de type R du kit de matériel.
4e : Faites rouler l’ensemble réservoir/languette en position, en alignant le tube
pivot situé sur l’ensemble réservoir avec les trous situés sur les deux languettes
qui se trouvent sur la poutre.
4f : Faites glisser l’axe de pivot dans les deux trous et fixez-le avec l’agrafe de type R.
4g : Engagez le verrou vertical de la poutre situé près du
tube pivot de l’ensemble du réservoir.
4h : Avec la poutre en position verticale, placez la poutre sur le verrou à languette
(2) M12 x 25 SHCS, (2) rondelles plates M12 et (2) rondelles de blocage
M12 du kit de quincaillerie.
4i : Placez le verrou de la poutre en position et alignez les trous.
4j : Fixez le verrou de la poutre en place à l’aide de la clé hexagonale et
du matériel fournis.
4k : Abaissez la poutre en position horizontale et vérifiez
que le faisceau se verrouille sur la languette.
1
2
4
3
5
7 8 6
Article Description
Quantité
1 Ensemble du réservoir et de la languette 1
2 Ensemble de la poutre 1
3 Goupille 1
4 Agrafe de type R 1
5 Verrou de poutre 1
6 Vis M12 x 25 2
7 Rondelle plate 2
8 Rondelle de blocage 2
4
3
4f:
5
7 8 6
4j:
