INSTRUCTIONS D’ASSEMBLAGE
Étape 5 :
5a : Localisez l’ensemble du moteur et de la pompe et retirez les deux boulons de maintien.
5b : Placez l’ensemble moteur/pompe sur la plaque moteur située sur l’ensemble du réservoir.
5c : Pour les modèles 25T et 30T
Trouvez dans le kit de matériel (4) boulons M8 x 40, (8) rondelles plate
#8, (4) rondelles de blocage #8 et (4) écrous M8.
Pour les modèles 35T
Trouvez dans le kit de matériel (4) boulons M10 x 45, (8) rondelles plates
#10, (4) rondelles de blocage #10 et (4) écrous M10.

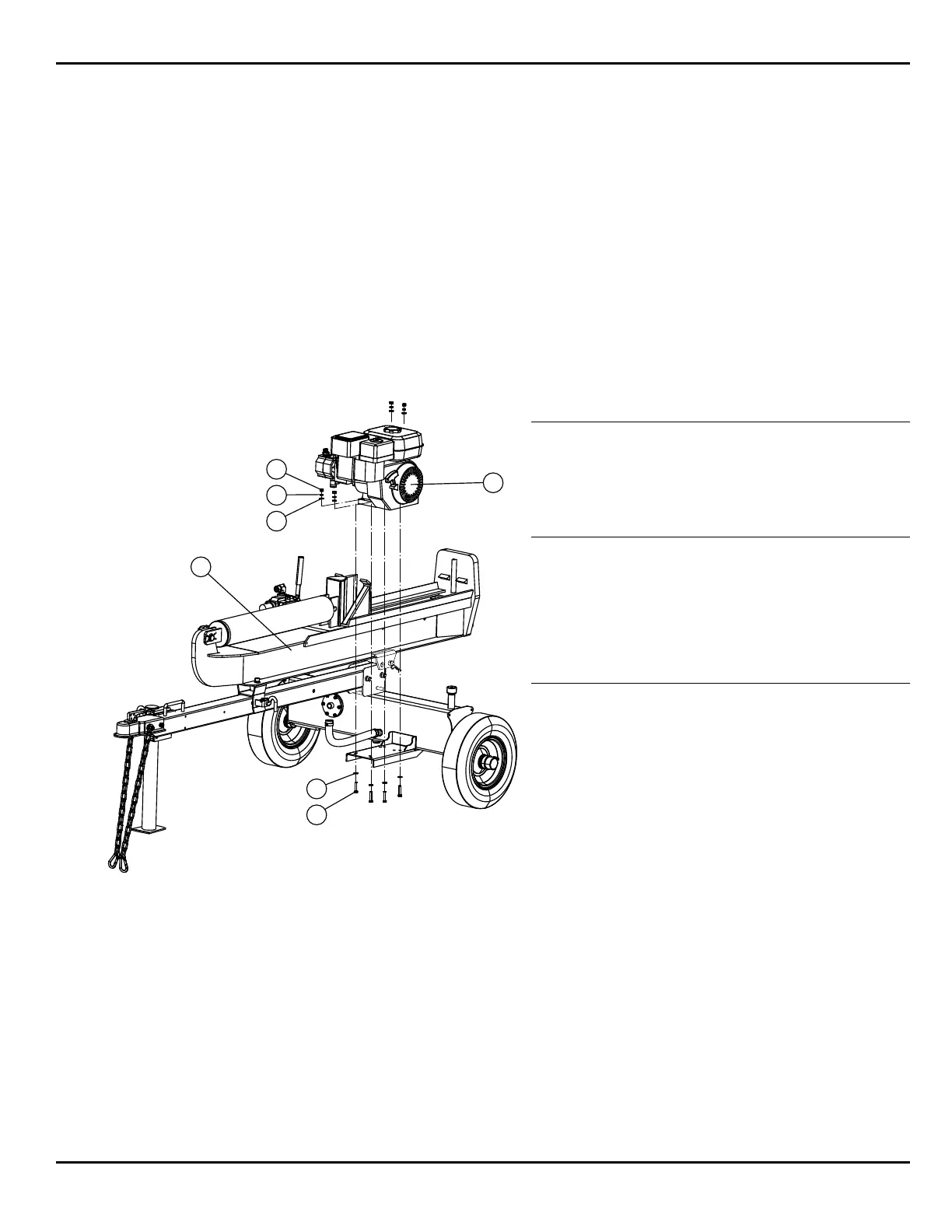

5d : Installez-les comme indiqué et serrez.
1
2
4
3
6
5
4
Article Description Quantité
1 Ensemble de fendeuse de bûches 1
2 Ensemble du moteur
et de la pompe
1
25T et 30T
3 Boulon M8 x 40 4
4 Rondelle plate M8 8
5 Rondelle de blocage M8 4
6 Écrou M8 4
35T
3 Boulon M10 x 45 4
4 Rondelle plate M10 8
5 Rondelle de blocage M10 4
6 Écrou M10 4
