58
INSTRUCTIONS D’ASSEMBLAGE

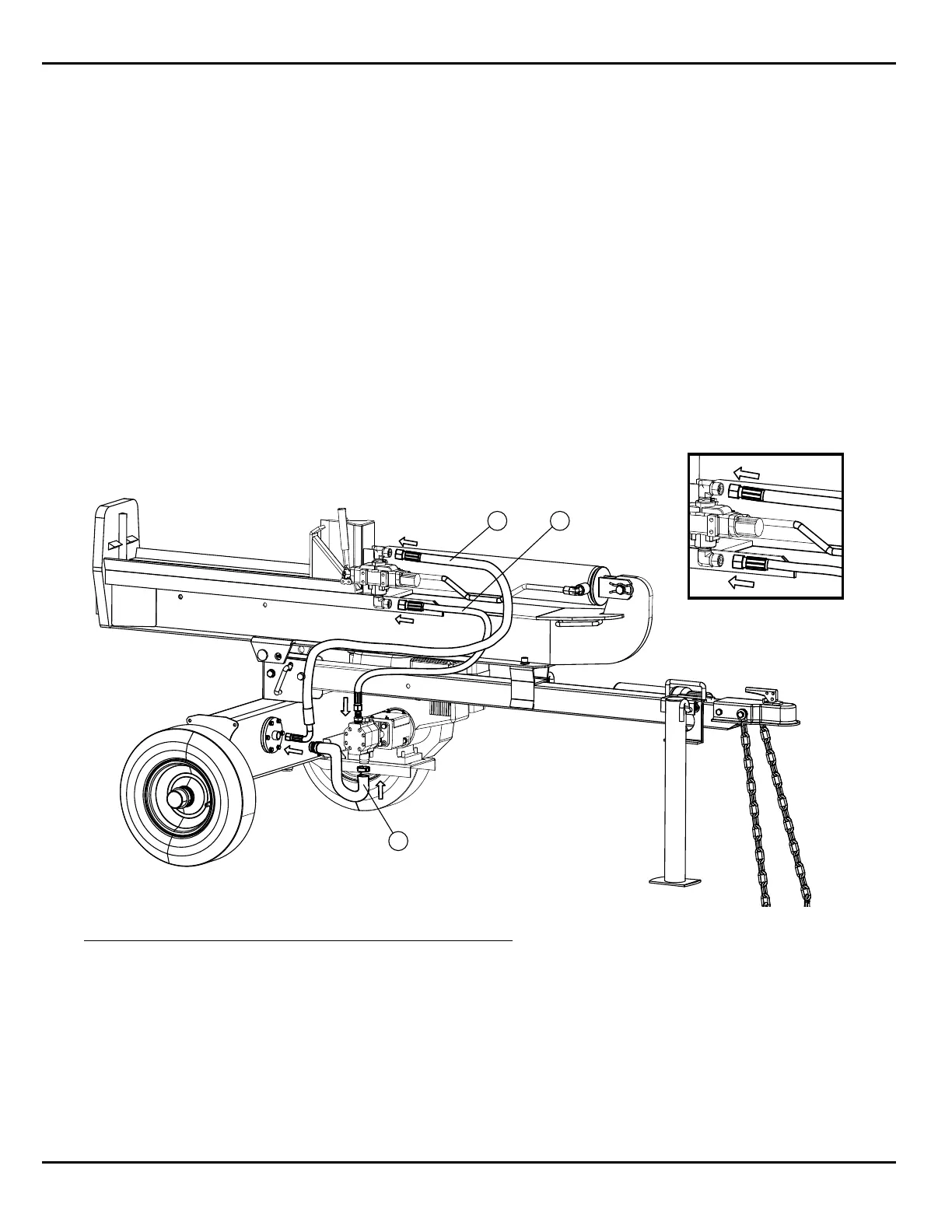

Étape 6 :
6a : Retirez le capuchon anti-poussière en plastique situé à l’extrémité du tube
d’aspiration et desserrez le collier de serrage du tuyau.
6b : Faites glisser le tuyau sur le tube d’aspiration situé sur le bas de la pompe hydraulique et serrez le collier.
6c : Localisez les deux tuyaux à pression et retirez les capuchons situés aux extrémités.
6d : Prenez le tuyau avec l’extrémité à 90 degrés et fixez-le au couvercle rond du filtre et serrez comme indiqué.
6e : Fixez l’autre extrémité à l’ensemble de la valve comme indiqué.
6f : Prenez le reste du tuyau et fixez-le à la pompe et serrez comme indiqué.
6g : Fixez l’autre extrémité à l’ensemble de la valve comme indiqué.
Remarque : les connecteurs de tuyau sont conçus pour ne s’adapter qu’à la connexion
correcte et ne peuvent pas être connectés au mauvais endroit.
2 3
1
Article Description Quantité
1 Tuyau d’aspiration 1
2 Tuyau de retour 1
3 Tuyau de pression 1
