Español
23
Ejemplo:
1 12 significa que se necesita un cable PHC84W12
2 6 significa que se necesitan dos cables PHC42W06
1 12 + 1 6 significa que se necesita un cable PHC84W12 + uno PHC42W06
Esta guía de diseño se basa en la temperatura de mantenimiento generalmente aceptada de 40° F/4° C para brindar protección
anticongelamiento.
Esta guía de diseño también se basa en un aislamiento de fibra de vidrio de ½ pulg. También puede usarse aislamiento de espuma
flexible de celdas cerradas en la medida en que esté clasificado para soportar temperaturas de hasta 175° F/79.4° C.
Los cables calefactores de tuberías deben instalarse comenzando con el extremo opuesto al enchufe. Cuando use 2 cables
calefactores de tuberías, colóquelos en los lados opuestos de la tubería y no permita que se entrecrucen ni toquen. Estos cables
calefactores no se pueden unir ni intercambiar.
Instrucciones de instalación
Verificación previa a la instalación
En aplicaciones comerciales, se recomienda realizar una prueba con un megóhmetro de 500 VCC para hallar la resistencia eléctrica
del aislamiento. Realice la prueba entre los alambres del bus del cable calefactor y la ruta de conexión a tierra (trenza metálica del
cable calefactor). La resistencia mínima debe ser de 20 megaohmios. Las lecturas inferiores a 20 megaohmios pueden significar
que el aislamiento está dañado. Reemplace el cable calefactor si las lecturas son inferiores a 20 megaohmios. Tras completar la
instalación, vuelva a realizar la prueba para asegurarse de que no se produjo ningún daño.
Vuelva a revisar el circuito que se va usar para el cable calefactor. Cerciórese de que el voltaje y amperaje nominales sean lo
suficientemente altos para soportar el cable calefactor seleccionado.
Recorra el sistema de tuberías y planifique el tendido del cable calefactor en la misma. Elimine toda rebaba, superficies ásperas o
bordes filosos al mismo tiempo. Elimine la suciedad, óxido y el sarro con un cepillo de alambre o lima. Elimine la película de aceite y
grasa con un disolvente adecuado, sin dejar rastros inflamables.

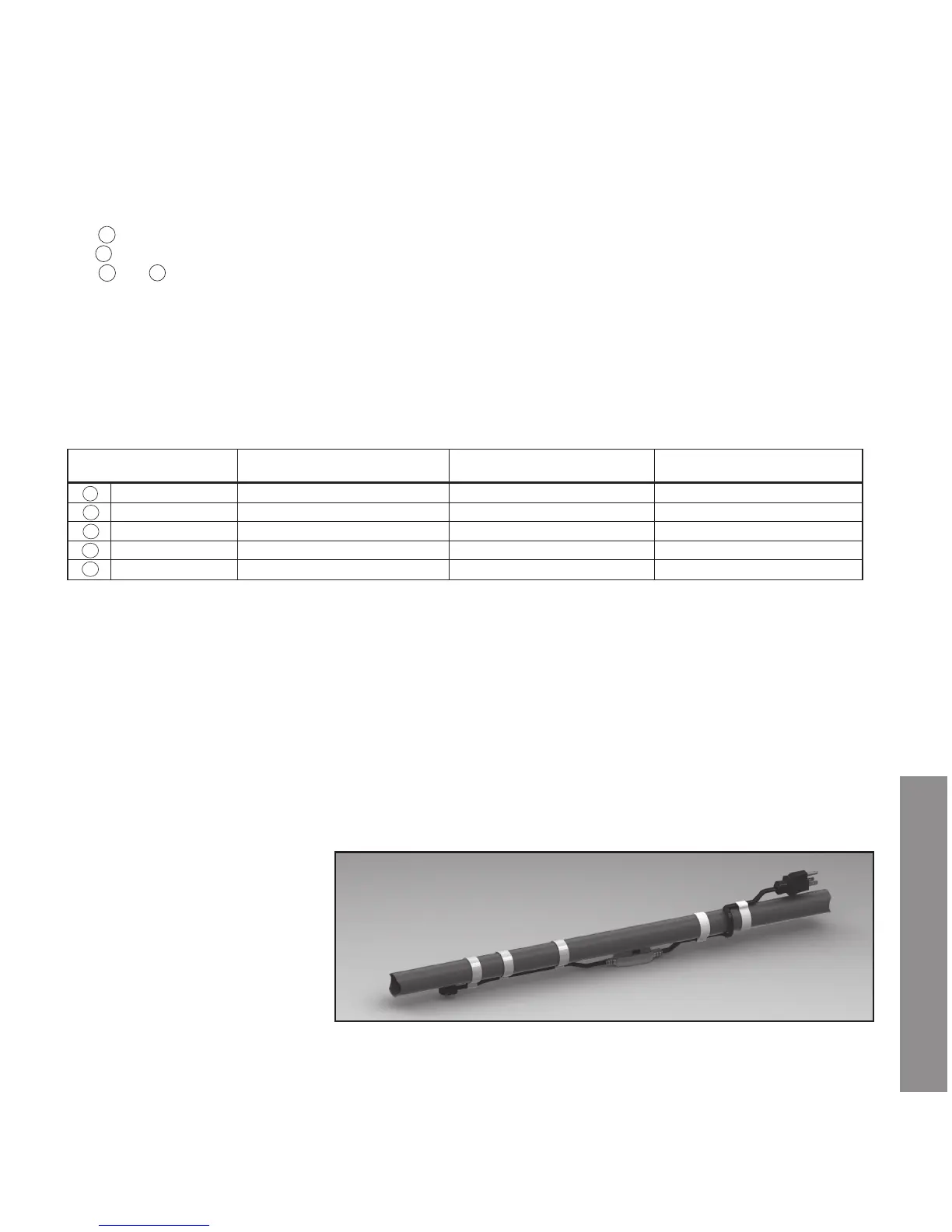

Disposición del cable calefactor
Longitudes estándar: para proteger una
tubería con longitud estándar de cable,
fíjelo tal como se muestra en la Fig. 1.
Coloque el cable directamente a lo largo
de la parte inferior de la tubería horizontal
o el "lado expuesto a la intemperie" de la
tubería vertical.
Tabla 2
Núm. de catálogo Largo cable (pies) Potencia salida (vatios) Amperaje (a 120 V)
6 PHC42W06 6 42 0.35
12 PHC84W12 12 84 0.70
18 PHC126W18 8 126 1.05
24 PHC168W24 24 168 1.40
30 PHC210W30 30 210 1.75
No a escala
Fig. 1
