32

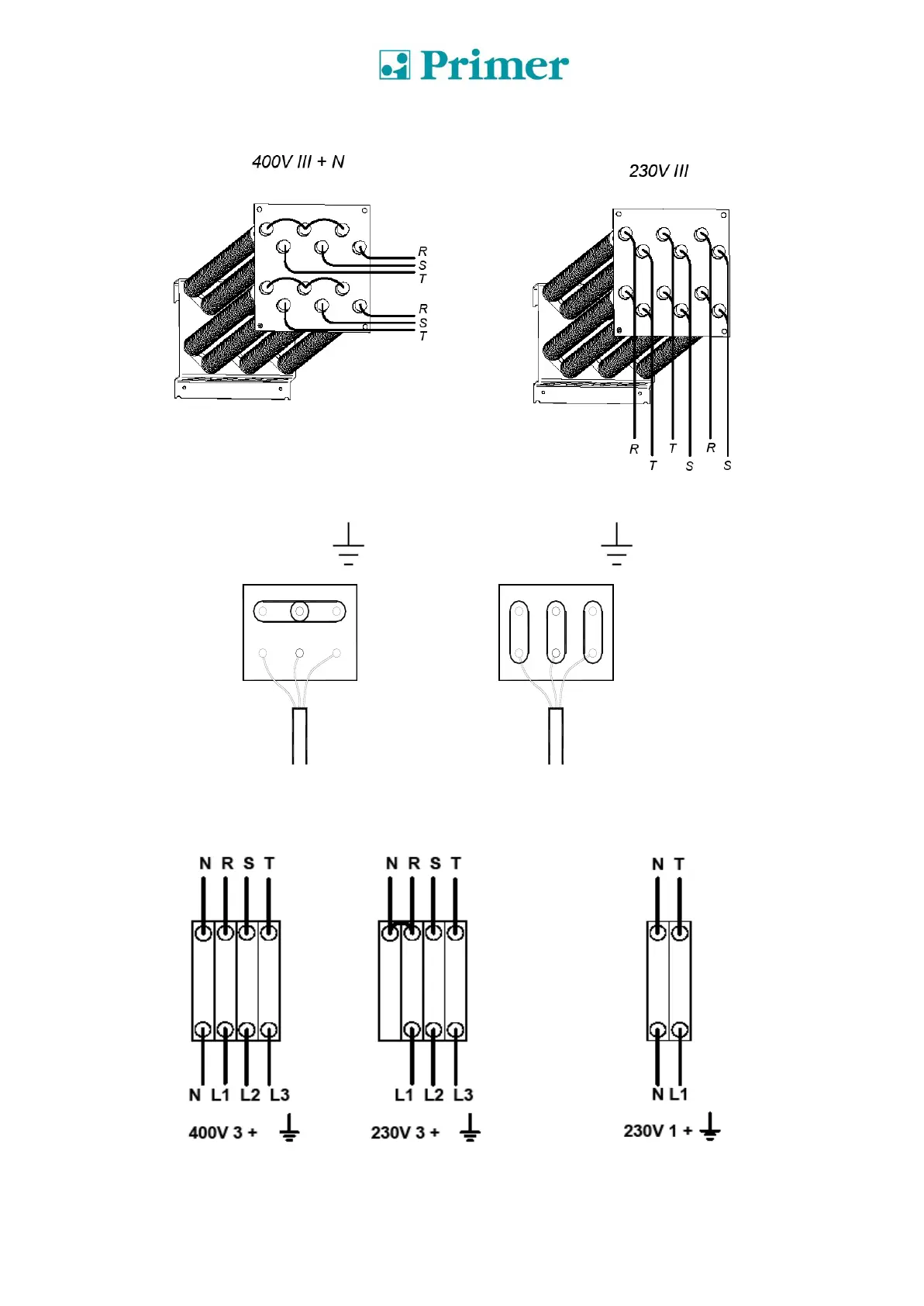

La batería eléctrica de la DS/DL-35D consta de 3 módulos de resistencias. Las figuras representan una
imagen esquemática de las conexiones, no una visión real de las mismas.
Caja de bornes del motor del ventilador. PARA TODOS LOS MODELOS.
400V 3 + 230V 3 +
Bornes de entrada, acometida eléctrica.
MAQUINA
RED
U
WU V
V W
