INSTALLAZIONE DELLA MACCHINA
N.B. Nelle lavabiancheria elettroniche dotate di doppia elettrovalvola (acqua
calda e fredda), collegare il tubo rosso al rubinetto di acqua calda e, l’altro
tubo al rubinetto di acqua fredda. In caso non fosse possibile utilizzare un
rubinetto di acqua calda, i due tubi dovranno essere collegati entrambi a quello
di acqua fredda, tramite l’apposito raccordo in dotazione (vedi fi g.5A)

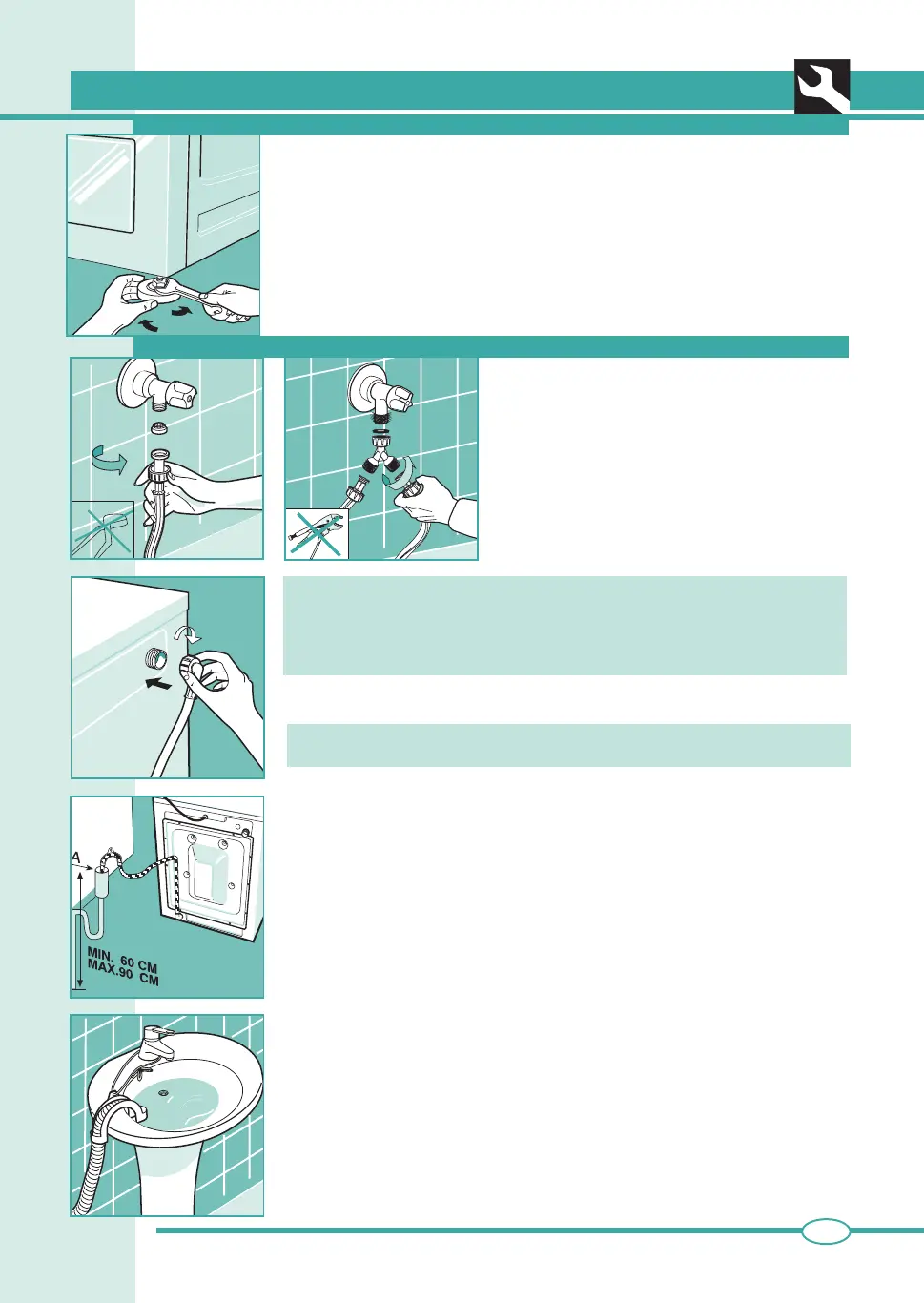

5A
MESSA IN PIANO DELLA LAVATRICE
Dopo aver scelto il posto adatto, regolare bene in piano la macchina utilizzando i
piedini regolabili (Fig. 4). Porre particolare attenzione alla scelta della posizione, al
livellamento della lavatrice stessa ed alla sicurezza dei controdadi.
Nel caso in cui la messa in piano non sia stata eseguita correttamente, la lavatrice
sarà instabile ed il funzionamento rumoroso con conseguenti danni.
Nel caso in cui la macchina sia posta su pavimento in moquet, bisogna assicurarsi
che fra la lavatrice e il pavimento l’aria circoli liberamente.
Non è consigliabile il montaggio della macchina in vani in cui la temperatura potrebbe
scendere sotto 0°C.
ALLACCIAMENTO IDRICO
▼ La pressione nella rete idrica deve essere com-
presa fra 0,05 e 1,00 MPa (0,5 - 10 bar.)
▼ Prima dell’allacciamento, aprire il rubinetto e far
defl uire una certa quantità d’acqua per pulire i
tubi da impurità come sabbia, ruggine (questa
operazione è particolarmente importante nel
caso in cui la lavatrice sia rimasta a lungo inat-
tiva o venga collegata ad una tubazione nuova
dell’acqua).
▼
Il tubo di alimentazione dell’acqua deve essere collegato
alla presa d’acqua fredda con bocca fi lettata da 3/4”.
▼ Tra il rubinetto e il tubo mettere il fi ltrino guarnizione in dotazione alla lavatrice,
quindi avvitare a mano strettamente (fi g. 5).
N.B. Utilizzare il nuovo tubo in dotazione alla macchina e non riutilizzare
il vecchio
▼ Collegare il tubo di alimentazione (fi g. 6).
▼ Durante il lavaggio la presa di alimentazione dell’acqua deve essere comple-
tamente aperta.
▼ Il tubo di scarico dell’acqua deve essere ad un’altezza compresa fra 60 cm e
90 cm (fi g. 7).
▼ Se è previsto lo scarico dell’acqua direttamente nella conduttura di scarico,
l’estremità libera del tubo della macchina dovrà essere inserita nella conduttura
con diametro interno non inferiore a 40 mm.
▼ E’ importante non allacciare ermeticamente il tubo della macchina alla con-
duttura di scarico per evitare di riempire d’aria il sifone e, di conseguenza, di
provocare la fuoriuscita dell’acqua.
▼ Nel caso in cui l’acqua debba essere scaricata nel lavabo o in un’altra zona
di scarico, l’estremità libera del tubo deve essere preventivamente rinforzata
nel punto della piegatura con un gancio apposito in dotazione alla lavatrice.
Quindi, porre il tubo sull’orlo del lavabo e fi ssare il gancio in modo tale da non
far cadere il tubo (fi g. 8). Il lavabo deve avere lo scarico pulito per permettere
all’acqua di scorrere liberamente.
