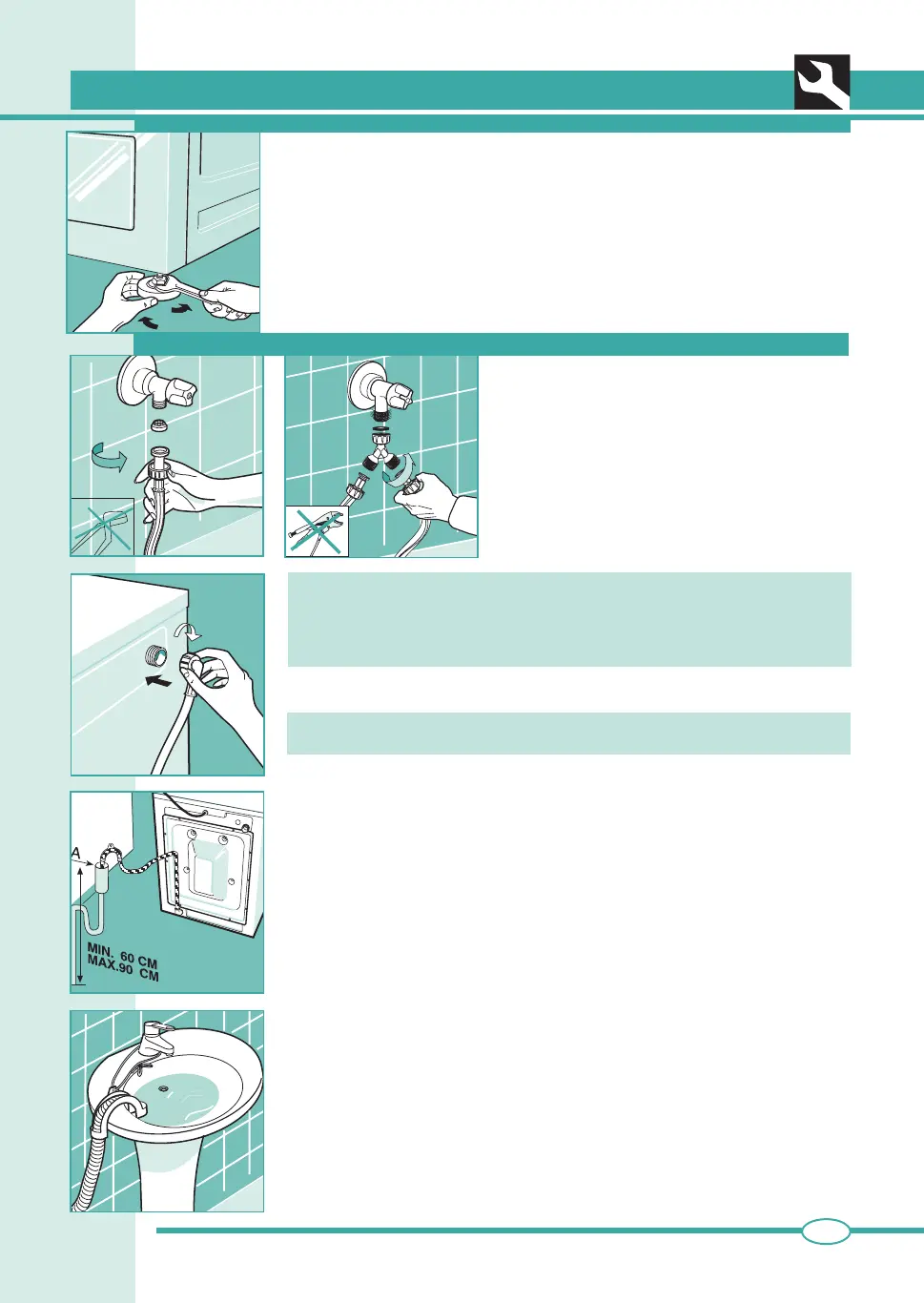

INSTALLIERUNG DES WASCHAUTOMATEN
5A
AUSRICHTEN DER MASCHINE
Nachdem die Maschine an einem geeigneten Ort aufgestellt wurde, muss sie mit Hilfe
der verstellbaren Füße (Abb. 4) perfekt gerade ausgerichtet werden. Zum Schluss
die Kontermuttern festschrauben.
Wenn die Maschine nicht perfekt gerade ausgerichtet ist, wird ihre Stabilität beein-
trächtigt, bei Betrieb entsteht ein lautes Geräusch und sie kann Schaden erleiden.
Wenn die Waschmaschine auf Teppichboden aufgestellt wird, muss auf einen
ausreichenden Bodenabstand geachtet werden, damit die korrekte Luftzirkulation
gewährleistet wird.
Vom Aufstellen der Maschine in frostgefährdeten Räumen wird abgeraten.
WASSERANSCHLUSS
▼ Der Druck der Wasserleitung soll 0,05 bis 1,00
MPa (0,5 - 10 Bar) betragen.
▼ Vor dem Anschließen den Hahn öffnen und eine
gewisse Menge Wasser fl ießen lassen, damit die
Rohre durchgespült und von etwaigen Verunreini-
gungen, wie Sand, Rost, usw. befreit werden (dies
ist besonders wichtig, wenn die Maschine lange
Zeit nicht gebraucht wurde, oder wenn sie an
eine neue Wasserleitung angeschlossen wird).
▼ Der Wasserzulaufschlauch muss an einen Kalt-
wasserhahn mit 3/4” Gewinde angeschlossen
werden.
N.B. Bei elektronischen Waschmaschinen mit doppeltem Magnetventil (Warm- und
Kaltwasser) wird der rote Schlauch an den Warmwasserhahn und der andere Schlauch
an den Kaltwasserhahn angeschlossen. Kann der Warmwasserhahn nicht verwendet
werden, müssen beide Schläuche mit Hilfe des entsprechenden mitgelieferten An-
schlussstückes an den Kaltwasserhahn angeschlossen werden (siehe Abb. 5A)
▼ Zwischen Hahn und Schlauch die mitgelieferte Filterdichtung installieren und
von Hand fest anziehen (Abb. 5).
N.B. Den neuen dem Gerät beiliegenden Schlauch benutzen und keinesfalls
den alten Schlauch
▼ Wasserschlauch an die Waschmaschine anfl anschen (fi g. 9).
▼ Während des Waschgangs muss der Wasserhahn vollkommen geöffnet sein.
▼ Der Wasserablaufschlauch muss auf einer Höhe von 60 cm bis 90 cm vom
Boden positioniert werden (Abb. 7).
▼ Wenn das Wasser direkt in die Abwasserleitung abfl ießt, wird das freie Ende
des Wasserablaufschlauchs in diese Leitung gesteckt, deren Innendurchmesser
mindestens 40 mm betragen muss.
▼ Der Ablaufschlauch darf auf keinen Fall luftdicht angeschlossen werden, damit
keine Luft in den Siphon dringt und folglich Wasser ausläuft.
▼ Soll das Wasser in ein Waschbecken oder ähnliches geleitet werden, muss die
Kurve am freien Ende des Wasserablaufschlauchs mit dem mitgelieferten Bügel
gesichert werden. Dann den Schlauch am Waschbeckenrand einhängen und
den Bügel fi xieren, damit der Schlauch nicht abrutschen kann (Abb. 8). Darauf
achten, dass der Ablauf des Waschbeckens sauber ist, damit das Wasser frei
abließen kann.
