REGULADOR PENDENTE

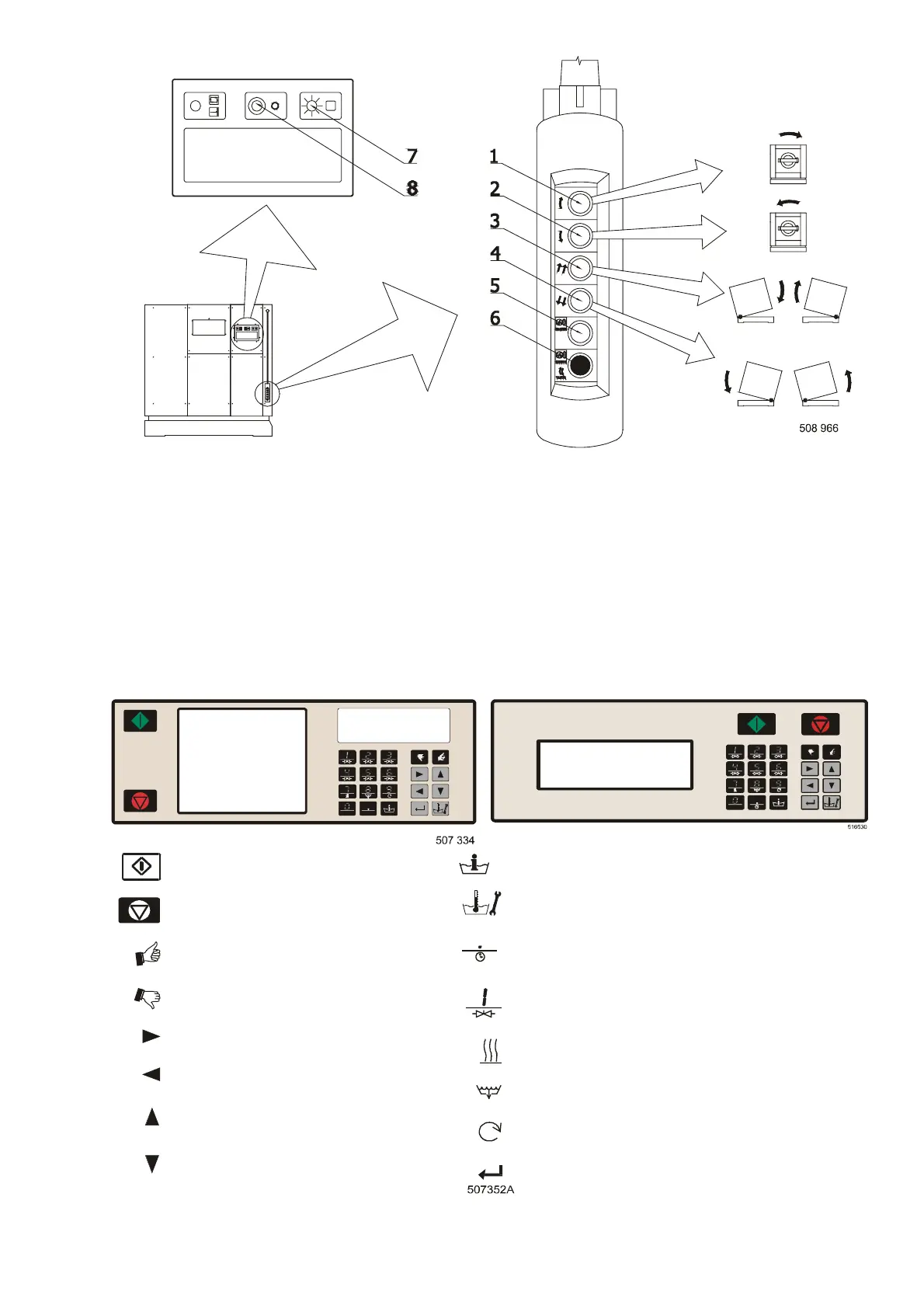

Fig. 3.B. Regulador pendente
1. Botão de giro do cilindro no sentido dos ponteiros do relógio, olhando a máquina de frente.
2. Botão de giro do cilindro no sentido contrário aos ponteiros do relógio, olhando a máquina de frente.
3. Botão de inclinação no sentido dos ponteiros do relógio, olhando a máquina de lado do programador.
4. Botão de inclinação no sentido contrário aos ponteiros do relógio, olhando a máquina de lado do programador.
5. Botão de fecho da porta (só nas máquinas com o sistema de controlo automático de porta).
6. Botão de abertura da porta, a fechadura de porta desbloqueia-se automaticamente.
7. Máquina com inclinação – lâmpada piloto verde.
Máquina sem inclinação – botão de abertura da porta de luz verde, a fechadura de porta desbloqueia-se
automaticamente.
8. Botão CENTRALSTOP.
FULL CONTROL MICROPROCESSOR
MCB FC MCG FC
START (advancing program)
STOP (interrupting program)
YES SELECTION
NO SELECTION
INCREASING SEQUENCE TIME
DECREASING SEQUENCE TIME
PREVIOUS MENU ITEM
NEXT MENU ITEM
INFO (overview available wash programs
and wash sequence functions)
SERVICE (shows actual water temperature and
level, number of fullfilled cycles and actual states)
ACTIVATES THE TIME DELAY FUNCTION
(delay time will be started by pressing start)
OPENING THE INLET VALVES
ACTIVATE HEATING
OPEN DRAIN VALVE
SPEED ADJUST
ENTER - SELECTION OR CONFIRMATION
Fig. 3.C. Símbolos no quadro de comando
