8656852 MEULEUSE D’ÉTABLI ROBUSTE DE 10 PO V1,0
14 En cas de questions techniques, appelez le 1-800-665-8685

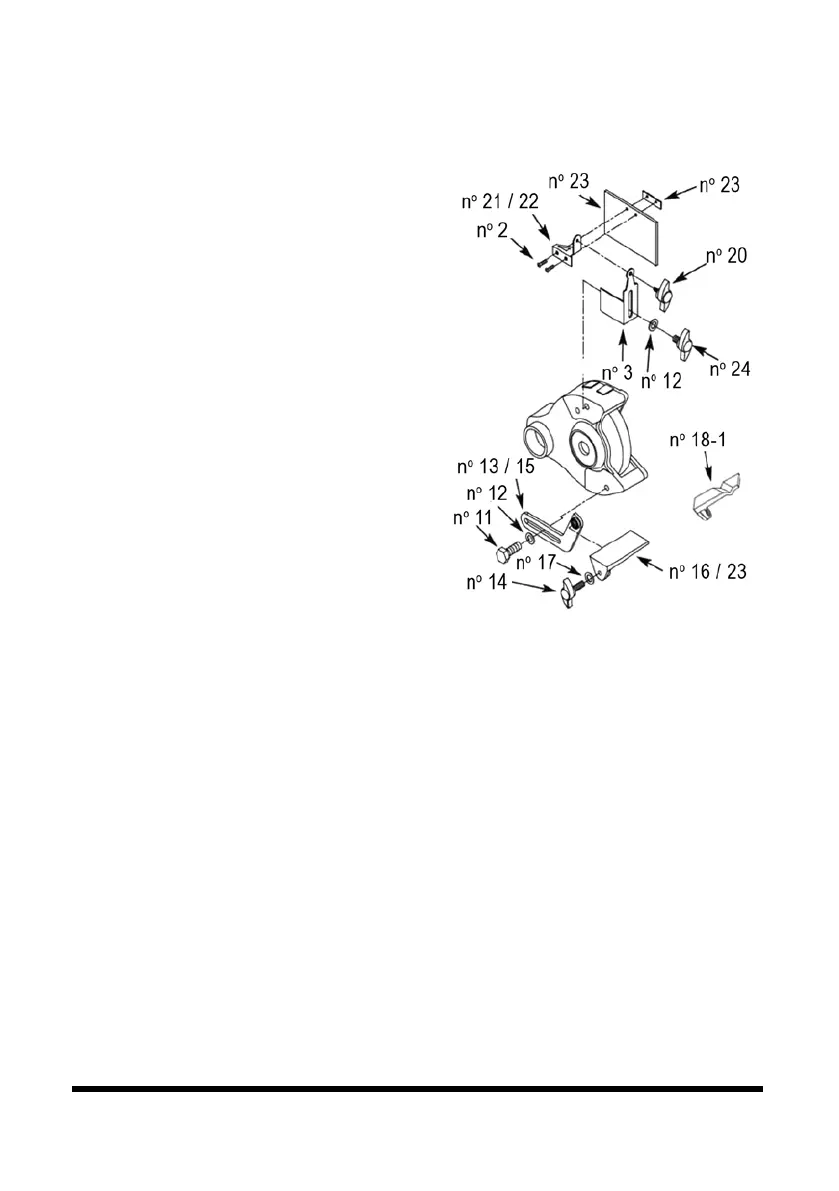

ASSEMBLAGE DU SUPPORT D’OUTIL
1. Placez le support d’outil de
gauche (n
o
16) sur la patte
de fixation de support
d’outil de gauche et fixez le
en position au moyen d’une
rondelle plate de 5/16 po
(n
o
17) et d’un bouton de
5/16-18 x 1 po (n
o
14).
2. Fixez la patte de fixation de
support d’outil gauche
(n
o
13) au bas de la protège-
meule gauche au moyen
d’un boulon à tête
hexagonale 3/8-16 x 3/4 po
(n
o
11) et d’une rondelle
plate de 3/8 po (n
o
12).
Assurez-vous que la fente
de la patte de fixation est
placée sur le bossage soulevé sur le protecteur. Serrez les
boulons à la main.
3. Positionnez le support d’outil de manière à ce que la
distance entre lui et la meule soit inférieure à 1/16 po.
Modifiez l’angle du support d’outil au besoin. Serrez tous
les boutons et les boulons.
4. Placez le support d’outil de droite (n
o
51) sur le support
d’outil rainuré (n
o
18-1) de la même façon.
ASSEMBLAGE DU DISPOSITIF DE
PROTECTION DES YEUX
1. Fixez le dispositif de protection contre les étincelles (n
o
3) sur
le protège-meule gauche au moyen d’un bouton de 3/8-16 x
1/2 po (n
o
24) et d’une rondelle plate de 3/8 po (n
o
12).
