15
• 在更換電池以前，請關機！並斷開所有測試導線的連接。
• 僅使用9V電池，正確安裝在機殼內以提供電源。
• 如果不遵照指定方式使用本設備，則可能影響本產品提供的保護。
1. MT-7028 部件名稱

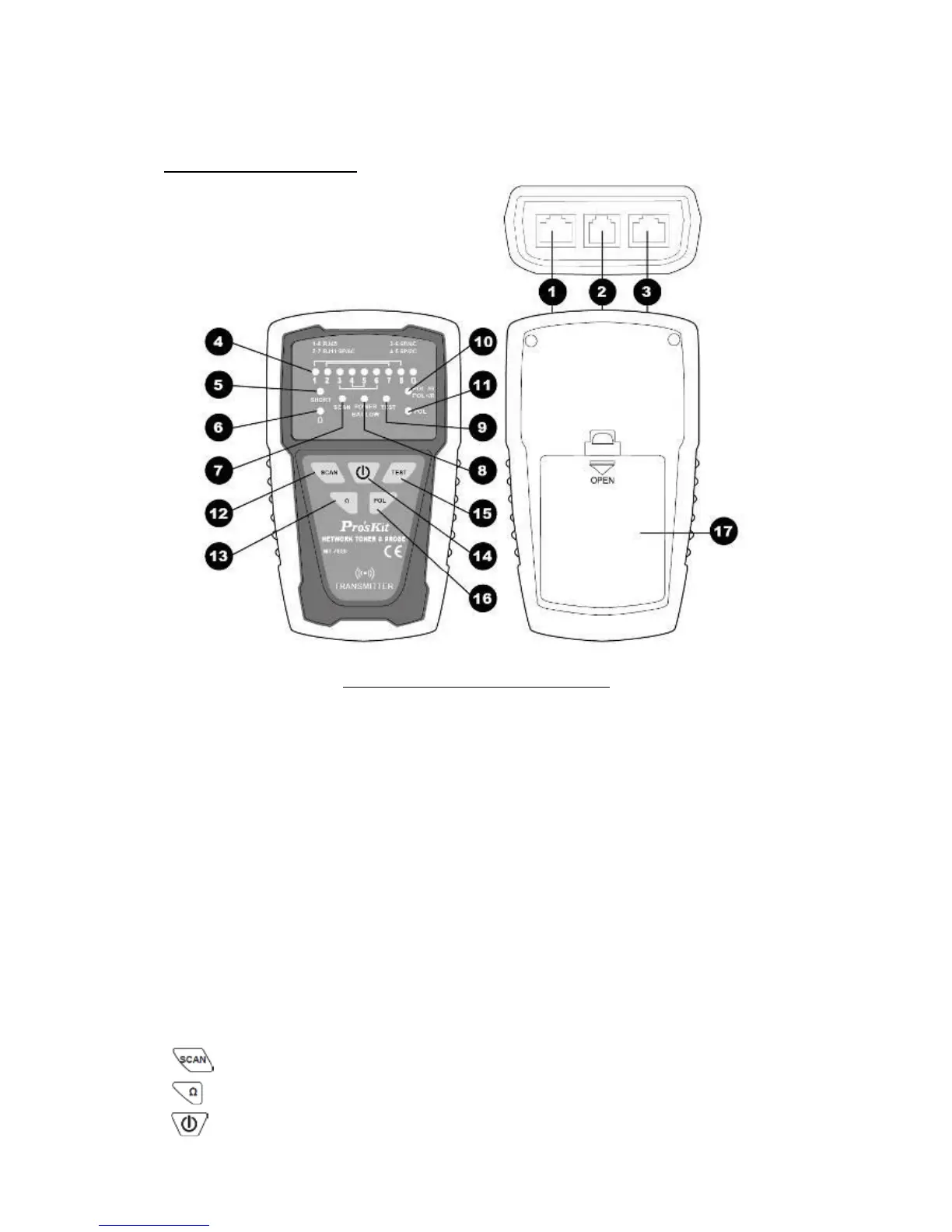

MT-7028 音頻產生器 外觀圖
1.RJ45(8 pin)/RJ11(6/4/2 pin)對線測試插座
2.RJ11(6 pin)Scan插座
3.RJ45Scan插座
4.「1~8、G」測試結果指示燈
5.「SHORT」短路測試結果指示燈
6.「Ω」短路/導通功能指示燈
7.「SCAN」尋線功能指示燈
8.「POWER/BAT LOW」電源指示燈
9.「TEST」線序/故障功能指示燈
10.「POL－/G，POL＋/R」電話極性測試結果指示燈
11.「POL」電話極性功能指示燈
12.「 」尋線功能鍵
13.「 」短路/導通功能鍵
14.「 」電源開/關鍵
