右各一半，使用MT-7028接收器尋找目標芯線的位置，喇叭聲音較
大和LED燈比較亮(信號較強)的一邊，代表其中包含了你所要尋找的
目標芯線。
2) 旋轉音量旋鈕，控制音量由大到小，則可以改變查找電線的靈敏度，
將搜尋位置由30cm縮小到10cm以內，精確找到目標芯線的位置。
3) 重複前面二分法的(1)、(2)步驟，則可輕易找到目標芯線。
注意
如果不能正確分辨兩導線電纜上的音訊信號，可能電纜已短路或斷路。請使用
連通測試，檢查接電纜是否短路或斷路。

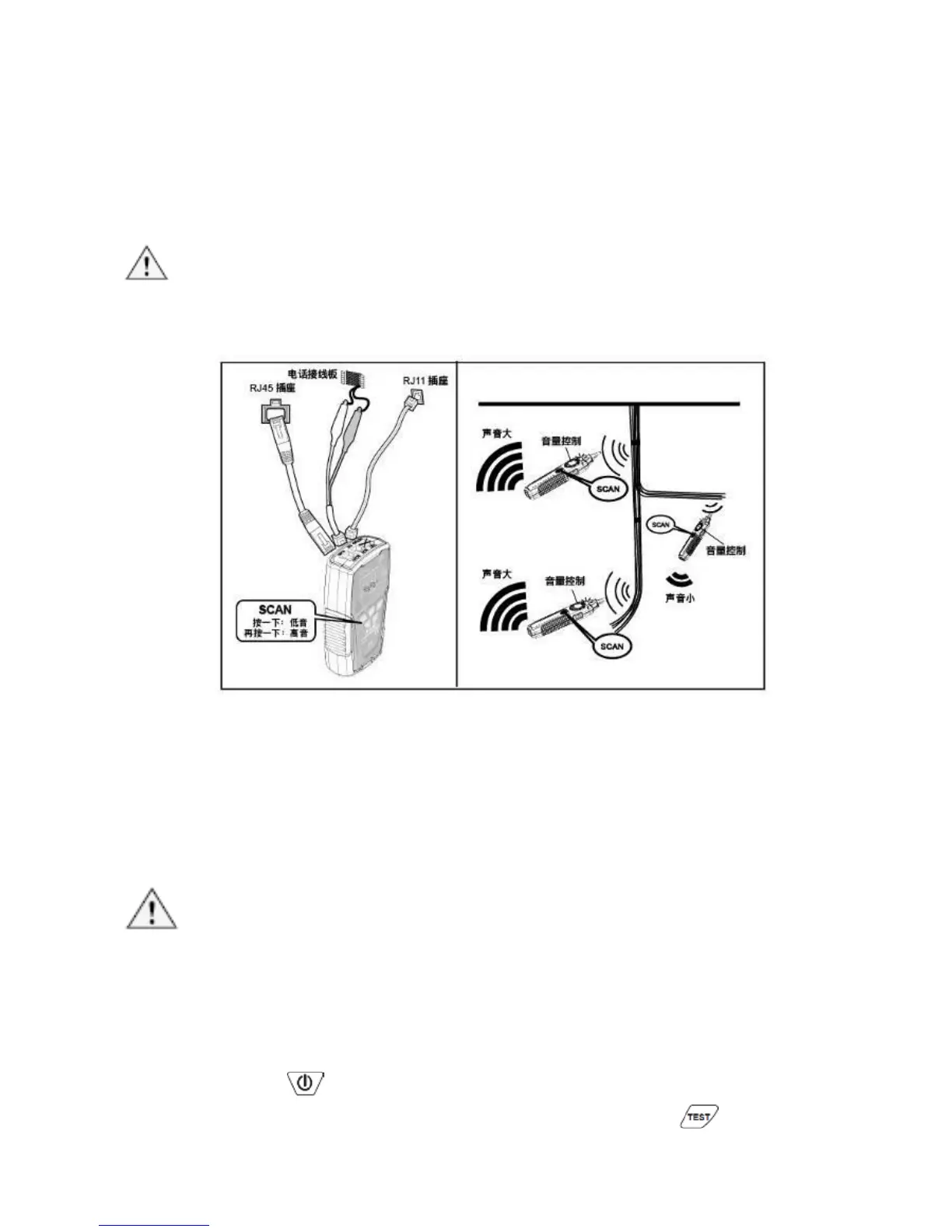

(圖二) 分離電線
3．線對表(Cable Map)測試：
可以使用MT-7028音訊產生器”TEST”兩用插座，配合MT-7028接收器
RJ45/RJ11兩用插座，測試RJ45網路線和RJ11電話線的線對表(Cable Map)。
搭配跳接線可以測試RJ45/RJ11插座的線對表(Cable Map)。線對表(Cable Map)
的功能可查找各種電纜布線上常見的：通路、短路、斷路、交叉的情況。
注意!
進行RJ45或RJ11線對表(Cable Map)測試時，RJ45網路線/RJ11電話線只能插
入音訊產生器的”TEST”兩用插座，不可使用RJ45 SCAN或RJ11 SCAN插座。
1) 將待測線插入音訊產生器RJ45/RJ11 TEST插座，另一段插入接收器
插座。
2) 按下「 」電源開/關鍵，「POWER/BAT LOW」紅色電源指示燈
亮起，打開電源。再按下MT-7028音訊產生器的「 」線序/故障
