2011/01 - Indice de révision : B - Code : 0026730
2/44
FILTRE VANNE A B
Ø 610 1" 1/2 1000 612
Ø 760 1" 1/2 1150 762
Ø 920 2" 1350 922
FILTRE Ø 610 Ø 760 Ø 920
Charge filtrante (kg) 125 (dont 25 kgs de gravier) 250 (dont 50 kgs de gravier) 350 (dont 75 kgs de gravier)
Surface filtrante (m2) 0,28 0,44 0.65
Pression d’utilisation (bars) 1,6 1,6 1,6
Pression maxi (bars) 2,5 2,5 2,5
Vitesse de filtration selon NF P 90-30 2 (m3/h/m2) 50 50 50
Débit maxi (m3/h) 14 22 32

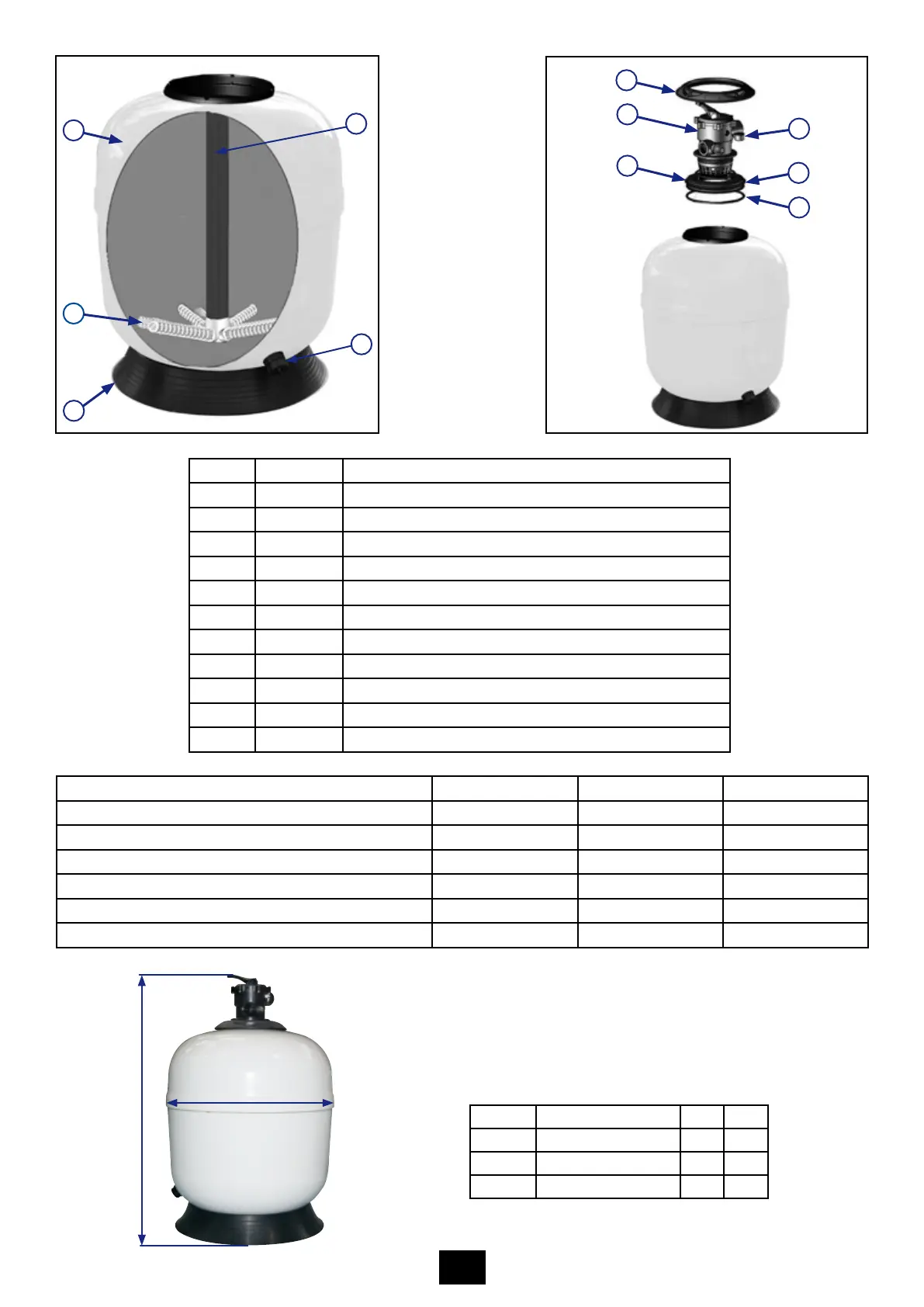

Repère Nombre Désignation des composants
1 1 Cuve
2 6 Crépines barreaux
3 1 Socle
4 1 Collecteur
5 1 Purge complète
6 1 Ecrou de couvercle (vendu avec la vanne)
7 1 Vanne TOP 1" 1/2 (conditionné séparément)
8 1 Couvervle TOP 1" 1/2 (vendu avec la vanne)
9 1 Manomètre (vendu avec la vanne)
10 1 Joint torique 458,12 x 5,33 mm (vendu avec la vanne)
11 1 Joint de couvercle 230 x 8 mm (vendu avec la vanne)
4
5
3
1
2
6
7
8
10
11
9
A
B
