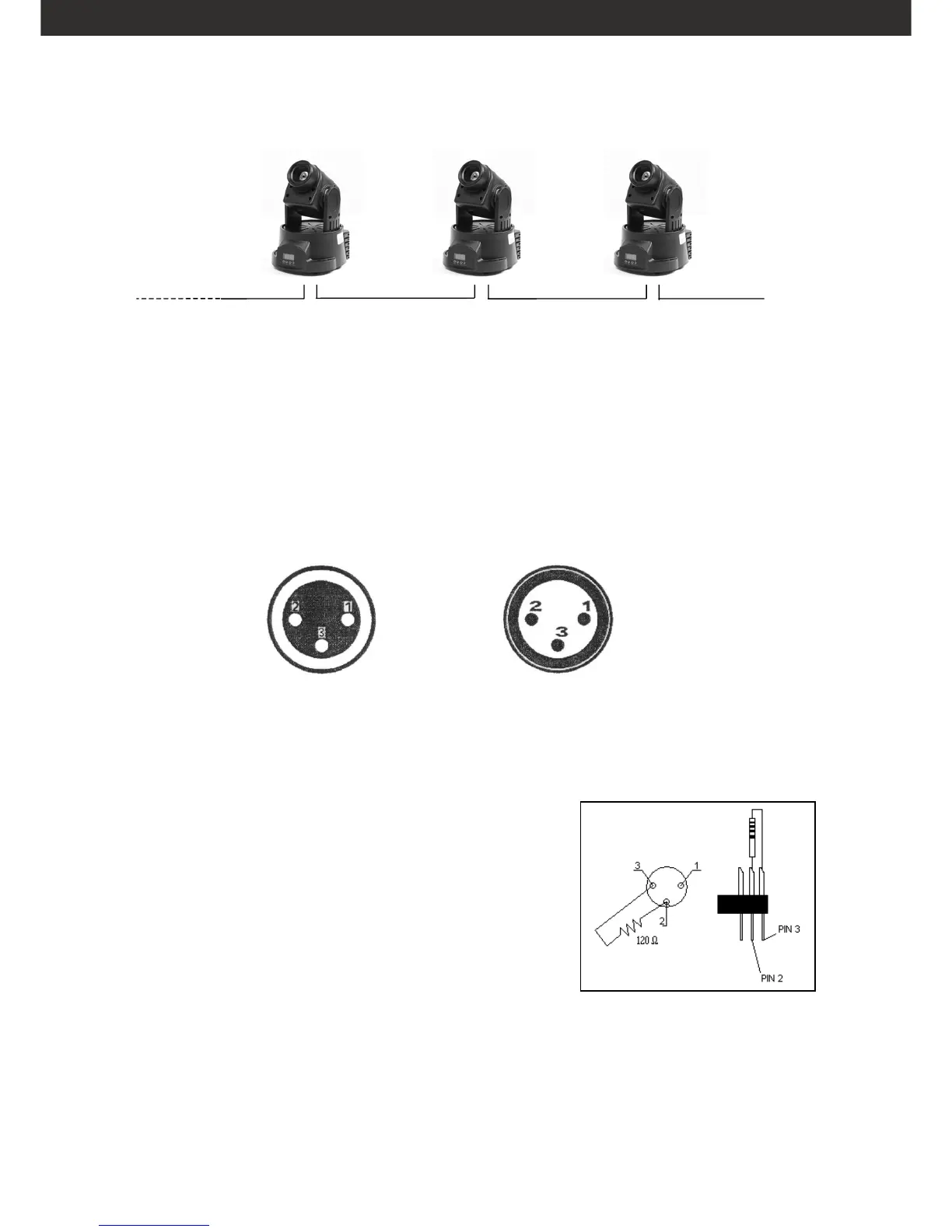

CONNESSIONE CON UNA LINEA DMX
Proiettore 3
Indirizzo 25
Proiettore 2
Indirizzo 13
Proiettore 1
Indirizzo 1
DMX-512 Controller
I cavi DMX non devono venire a contatto con altri cavi, in tal caso infatti gli apparecchi potrebbero non
funzionare correttamente o non funzionare affatto.
Usare solo cavi DMX con spina e presa tipo XLR 3 poli, per la connessione alla centralina DMX o per il
collegamento tra apparecchi.
Schema di connessione dei cavi DMX:
DMX-output
presa XLR
DMX-input
spina XLR
1: terra
2: segnale (-)
3: segnale (+)
1: terra
2: segnale (-)
3: segnale (+)
Utilizzando centraline DMX con questo schema per i connettori, è possibile connettere l’uscita DMX
della centralina all’ingresso DMX del primo proiettore della catena DMX. Se si desidera connettere una
centralina DMX con un altro tipo di uscita XLR (es. 5 poli), è necessario disporre di un adattatore.
5
ATTENZIONE:
Per installazioni dove il cavo di segnale deve percorrere
lunghe distanze o dove vi sono disturbi elettrici, per esempio
in discoteca, è consigliato l’uso di una terminazione DMX. Il
terminatore DMX è semplicemente un connettore XLR con
collegato ad esso una resistenza da 120Ω (Ohm) tra i piedini
2 e 3. La resistenza viene innestata nella presa DIGITAL THRU
dell’ultimo proiettore della catena. La connessione è
illustrata a destra.
