Ce tableau n'est pas exhaustif, mais résume les principales huiles utilisées. Pour l'utilisation d'une autre huile, nous vous
conseillons de contacter PROFROID ou le constructeur du compresseur.
 Remplissage en fluide frigorigène
Un remplissage en phase liquide est possible lorsque l'installation est sous vide, par la vanne sur la bouteille liquide ou par la vanne
de charge prévue sur le couvercle du déshydrateur (suivant modèles)
La bouteille de charge doit rester branchée sur cette vanne en permanence durant toute la période de mise en service, afin de
permettre un ajustement immédiat de la charge de l'installation.

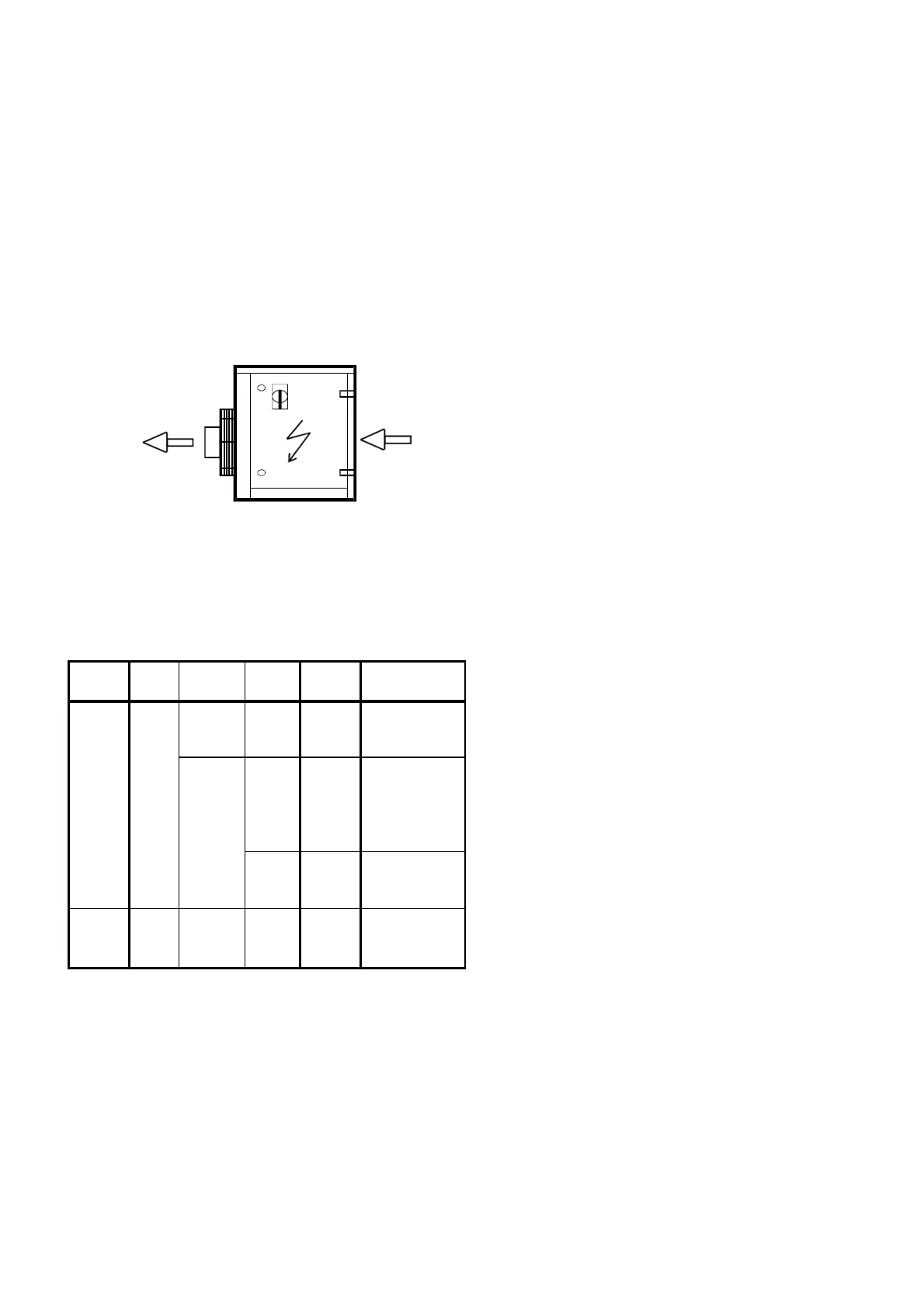

 Vérification des motoventil a teurs
Sens de rot a tion
On s'assure que les ventilateurs tournent dans le sens convenable, c'est à dire, en aspirant sur la batterie.
 Essais et pré - régl a ges des sécurités
- Régler le pressostat HP/BP ( sécurité compresseur ) et le tester manuellement.
- Régler le pressostat HP de régulation et le tester manuellement.
La régulation de pression de condensation s’effectue par l’intermédiaire d'un pressostat HP qui enclenche et déclenche les
motoventilateurs en fonction du réglage choisi.
On prendra toutes les dispositions pour éviter les court-cyclages des moteurs: maximum 15 démarrages par heure.
App a reil
S y mb .
élect
Fonction Fluide
Appl i c a t i o n
Régl a ge
préconisé
Pre ssost a t
H a ut e
e t
B a ss e
p re ss i o n
HP/BP
Sécu ri té
c
o
m
p
r
esse
u
r
R404A
P os i t ive
Né g a t ive
Coupure : 24 b
Enclenchement: 18 b
Sécurité
compresseur
R404A P os i t ive
Coupure : 1,5 b
Enclenchement :4 b
R404A Né g a t ive
Coupure : 0,2 b
Enclenchement : 1,5
b
Pre ssost a t
H a ut e
p re ss i o n
H
Régulation
condenseur
R404A P os i t ive
Coupure : 13 b
Enclenchement : 16 b
Attention : Les prises de pression étant sur les vannes des compresseurs , il convient de laisser l'orifice de la vanne en
communication avec le circuit ( 1 /4 Tr) .
DEMARRAGE DE L ' INSTALLATION
 Démarrage du groupe de condens a tion
- Ouvrir toutes les vannes (aspiration ,refoulement du compresseur, sur la bouteille départ liquide)
- Mettre un ampèremètre sur une phase du compresseur
- Fermer les sectionneurs de puissance ou disjoncteurs des motoventilateurs.
- Démarrer le compresseur en mettant le bouton marche arrêt sur marche.
L'intensité monte à un maximum et doit très rapidement descendre. Dans le cas contraire, stopper le compresseur pour
vérification et détection de l'anomalie.
Les motoventilateurs du condenseur doivent s’enclencher automatiquement en fonction des points de consignes pré réglés.
