6- INFORMATIONS COMPLEMENTAIRES SUR REGULATEU
R EGULATEUR DE C HAMBR
I NTR ODU CT IO N
Le PROCOLD est un contrôleur électronique destiné aux chambres frigorifiques classiques. Il est à même de gérer tous les éléments
d’une installation tels que : compresseur, ventilateurs d’évaporateur,dispositif de dégivrage, alarme et éventuellement l’éclairage de la
chambre froide.
Le boîtier est IP65 et peut être soit mural soit encastré sur panneau ( sur demande ).
Le contrôleur fonctionne avec 2 sondes de température, une pour la température ambiante de la chambre froide, l’autre pour la
température de l’évaporateur.
MONTAGE MURAL

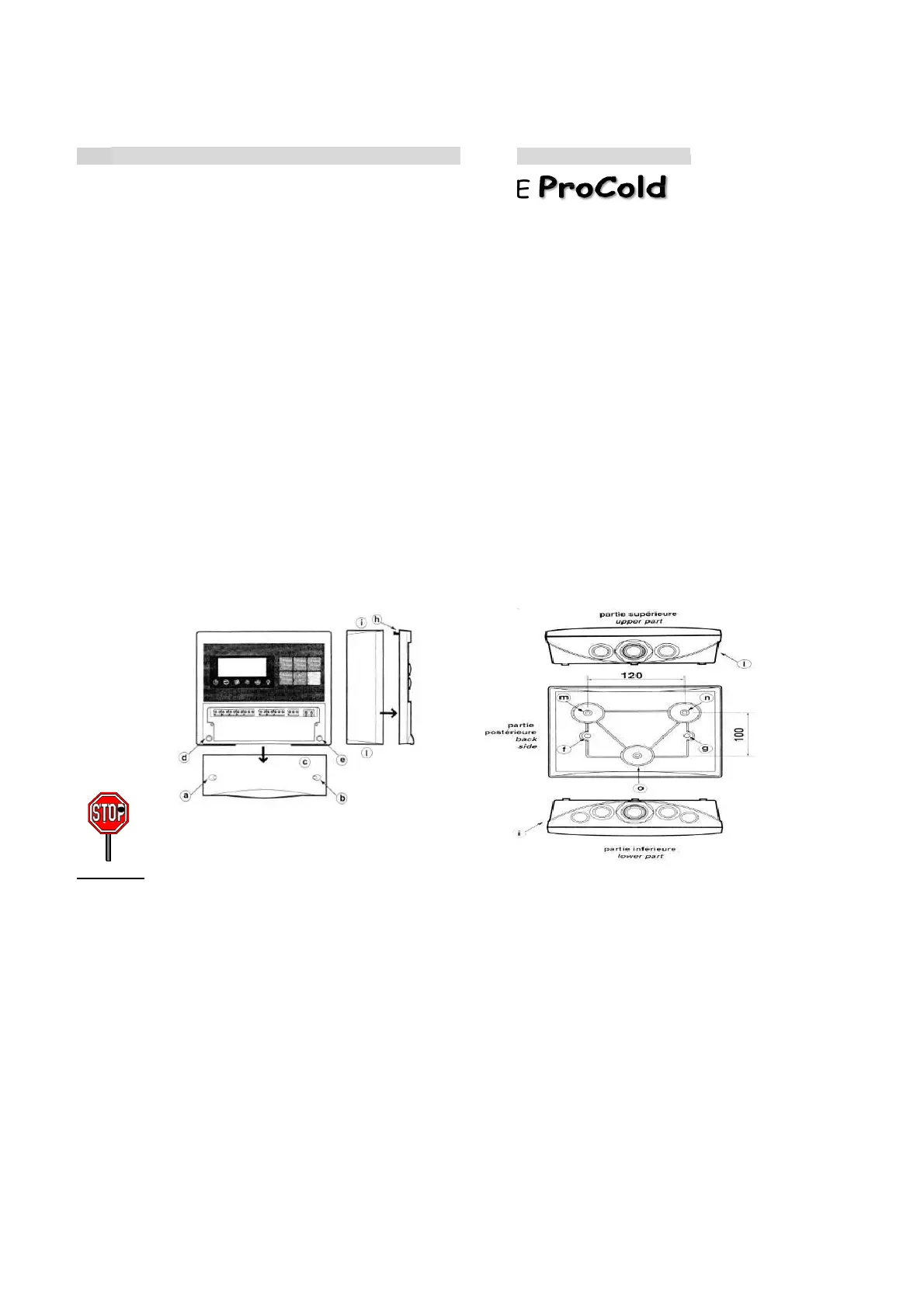

Dévisser les deux vis a et b ( Fig. 1 ) et enlever le couvercle frontal.
Dévisser les deux vis d et e ( Fig. 1 ) qui fixent ensemble les deux parties du PROCOLD et les séparer
Percer les 3 trous ( Fig. 2 ) m, n, o dans la coque arrière du PROCOLD et fixer celle ci sur la paroi.
Percer les pré-trous de presse étoupe prévus sur la partie haute ou basse de la coque, selon le mode d’alimentation, fixer les
presse étoupes ( 1 pour le câble de télécommande , 2 pour les sondes ) avant de remonter la façade du PROCOLD . Attention au
positionnement des dents supérieures. Ne pas serrer exagérément afin de ne pas déformer le boîtier plastique.
Brancher les fils au bornier du PROCOLD et refermer le couvercle frontal.
Fig 1 Fig 2
Important :
1. Eviter de monter le régulateur dans un milieu qui présente les caractéristiques suivantes :
- fluctuations amples et rapides de la température ambiante,
- humidité relative dépassant les 80 %,
- jets d’eau directs sous pression,
- hautes interférences électromagnétiques ou radiofréquences ( antenne de transmission par ex ),
- milieu agressif ou corrosif.
2. Vérifier le serrage des fils dans les bornes .
3. Séparer impérativement les câbles de sondes des câbles de puissance afin d’éviter les interférences électromagnétiques. Eviter de
faire des boucles avec les câbles de sondes à proximité d’ organes de puissance.
4. Ne pas toucher les composants des cartes électroniques avec les doigts afin d’éviter des décharges électrostatiques dangereuses.
5. Pour prolonger les câbles de sondes, utiliser des câbles ayant une section minimale de 0,5 mm2.Il est très fortement conseillé
d’utiliser des câbles blindés avec raccordement du blindage à la masse coté boîtier.
6. Respecter les normes et règles en vigueur.
7. Vérifier que les charges connectées ne dépassent pas les valeurs admises sous peine de détériorer prématurément les relais de
sortie.
