Profroid SUPERCOLD SCH - Description des Touches

17
/
61
1 2 3 4 5 6 7 8 9
R A CC O R DEME NT S
COMPRESSEUR
COMPRESSOR
DEGIVRAGE
DEFROST
VENTILATION
FAN
AUXILIAIRE (éclair.)
AUX. (light)

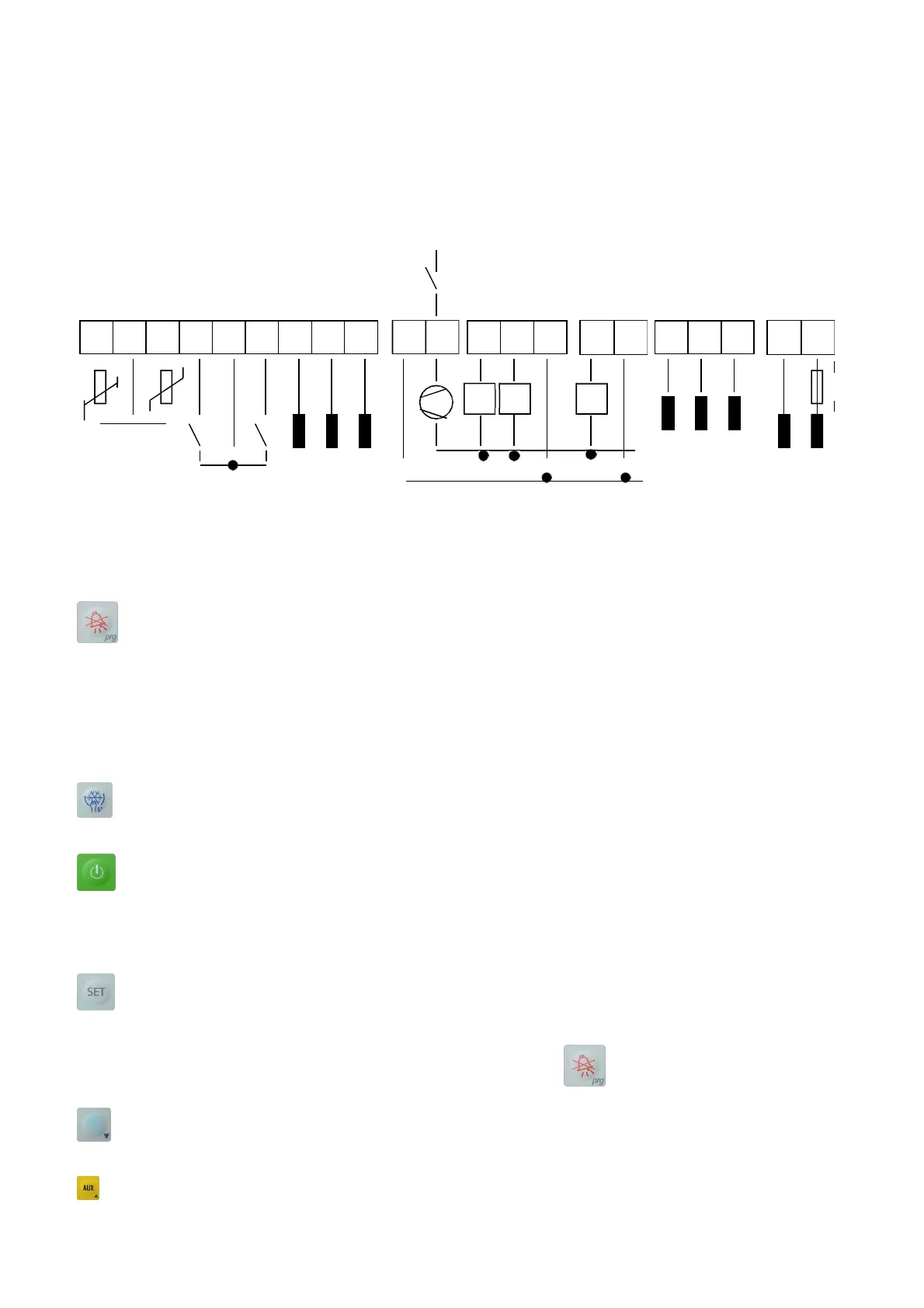

ID1 ID2 D+ GND D-
10 11 12 13 14 15 16 17 18 19 20 21
deg ven aux
FUSE
500mA
N
ENTREES T.O.R.
F
DIGITAL INPUTS RS-485
ALARM
ALARM
N F
230 VAC
DESCRIPTION DES TOUCHES
Certaines touches possèdent plusieurs fonctions.
- En marche normale elle désactive l’alarme sonore et le relais correspondant. Le code d’alarme persiste jusqu’à ce que le
défaut disparaisse.
- Si appuyée pendant plus de 5 secondes simultanément avec la touche SEL, elle permet d’accéder au menu de configuration
( voir paragraphe 2 eme NIVEAU ).
- Si appuyée pendant plus de 5 secondes, elle permet d’accéder au menu des paramètres courants.
- Si appuyée au moment de la mise sous tension du régulateur, elle permet de rétablir les paramètres par défaut ( voir
paragraphe alarmes et signalisations ).
- Si appuyée pendant la programmation, elle permet la mémorisation des paramètres et termine la programmation.
- Si appuyée pendant plus de 5 secondes, elle active / désactive le cycle continu, ou la marche forcée du compresseur pour
une durée sélectionnable ( voir paramètre « cc » durée cycle continu ).
- Met en marche / arrêt le régulateur.
Attention : A l’arrêt, toutes les sorties exceptée celle affectée à AUX sont désactivées et la LED OFF clignote. Pour
interdire le marche / arrêt par cette touche, il suffit de paramétrer une des deux entrées digitales en entrée ON/OFF à
distance ( voir configuration des entrées digitales ).
Affiche le point de consigne ( voir le paragraphe «point de consigne » )
- Lors de la programmation, cette touche sert à faire apparaître la valeur du paramètre sélectionné.
- Si appuyée pendant plus de 5 secondes simultanément avec la touche elle permet d’accéder au menu de
configuration ( voir paragraphe paramètre deuxième niveau ).
- Diminue la valeur affichée pendant les opérations de réglage des paramètres.
- Si appuyée pendant plus de 5 secondes, elle permet de forcer un cycle de dégivrage ( si les conditions le permettent )
