5.
Branchements électriques
AVERTISSEMENT : Afin d’éviter un possible
choc électrique, assurez-vous de couper
l’alimentation électrique à la boîte à fusibles
principale avant de procéder au câblage.
Étape 1. Du moteur aux branchements électriques
des fils de l’alimentation de la maison : Branchez
le fil BLANC (neutre) de la boîte de sortie au fil
BLANC du moteur marqué « AC in N ». (Fig. 8)
Étape 2. Branchez le fil NOIR (chaud) de la boîte
de sortie au fil NOIR du moteur marqué « AC in L
». (Fig. 8)
Consolidez les branchements à l’aide des
capuchons de connexion en plastique fournis.

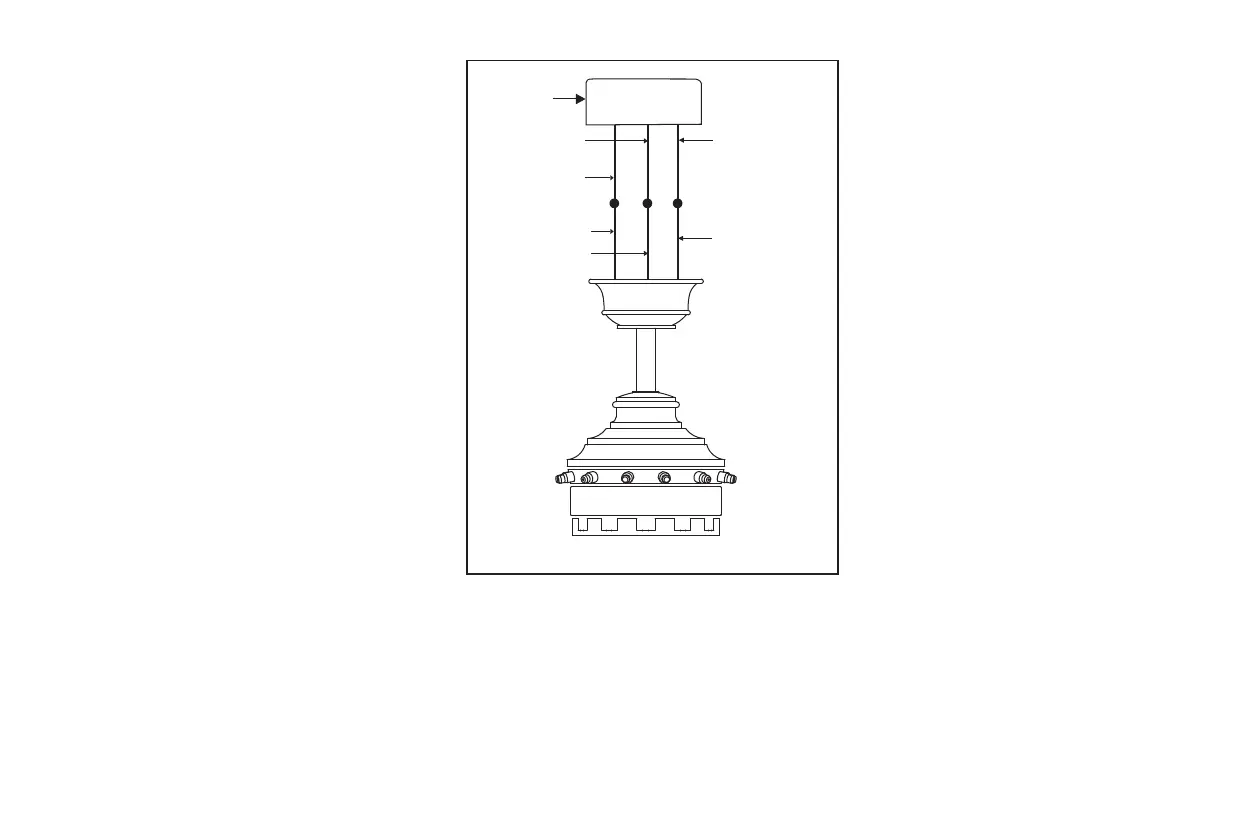

Figure 8
Boîte de
sortie
Noir (« AC IN L »)
Blanc (neutre)
Noir (chaud)
Vert ou cuivre
nu (mise à la terre)
Mise à la terre
(vert)
(Brancher au fil
de mise à la terre
du support de
suspension s’il
n’y a aucun fil de
mise à la terre
dans
l’installation de
la maison.)
Blanc (« AC IN N »)
