- Einspeisung

DSPANNUNG EINSPEISUNG DC (nominal): 12Vdc

TOLLERANZ: - 10% / 20% (*Anmerkung)

SPANNUNG EINSPEISUNG DC (MIN÷MAX): 10,8÷14,4 Vdc

(*Anmerkung) Der angegebene Wert bezieht sich auf die geschätzten durchschnittlichen Merkmale und Arbeitsbelastungen des Mo-

tors. Daher ist dieser der Mindestwert, bei dem der Betrieb der Vorrichtung bei gemeldeter Höchstbelastung garantiert ist.

In Bezug auf Fig. 1: die Speisespannung geht auf Klemme 4 und 8 des 8-poligen Faston Verbinder, dabei kommt der positive Pol auf

Klemme und die Masse auf Klemme 4.

5.3.1 MONTAGE UND VERBINDUNG DER ENCODER GRUPPE

Rotation des Motors Standard (Die Gurtwellen drehen sich in Richtung des auf dem schwarzen Plastikdeckel aufgedruckten Pfeils)

Die orangefarbenen Kabel mit dem Endschalter „Abstieg“ des mechanischen Encoders und die gelben Kabel mit dem Endschalter

„Aufstieg“ verbinden.

Entgegengesetzte Rotation des Motors (Die Gurtwellen drehen sich in entgegen gesetzter Richtung des auf dem schwarzen Plasti-

kdeckel aufgedruckten Pfeils)

Auf dem Bedienungspaneel das orangefarbige Kabel mit dem gelben Kabel vertauschen.

Die gelben Kabel mit dem Endschalter „Abstieg“ des mechanischen Encoders und die orangenfarbenen Kabel mit dem Endschalter

„Aufstieg“ verbinden.

1. Die Gurte 2 mal um die Wellen wickeln (etwa die niedrigste Stellung , die das Bett erreichen soll) , bei der Vorbereitung des

Bettes die Bügel des mechanischen Encoders positionieren und die Gewindemue auf die Welle stecken. Die Drehrichtung

der Welle kontrollieren, wenn das Bett nach unten fährt und in welche Richtung sich demzufolge der Gegenlaufstift bewegt,

den Endschalter „Abstieg“ auf den Bügel des mechanischen Encoders auf der Seite positionieren, in der sich der Gegenlaufstift

bewegt, wenn das Bett nach unten fährt und ihn mit einer 3 mm Mutter anziehen. Acht geben, dass die Mue in der korrekten

Position auf der Welle befestigt ist und beachten, dass der Gegenlaufstift in der Öse des Encoderbügels genügend Platz hat,

um den ganzen Aufstiegs des Bettes zu decken und dass die Ringmutter auf der Schraube genügend Gewinde hat, um die

Aufstiegstrecke des Bettes zu decken.

2. Das Bett ein paar Zentimeter nach oben fahren, dann das Bett wieder nach unten fahren und den exakten Haltepunkt über-

prüfen; wenn dieser nicht der gewünschten Stellung entspricht, die 14 mm Mutter lösen, die den Knopf blockiert, den Knopf

soweit drehen wie nötig und abermals das Bett etwas nach oben und wieder nach unten fahren. Wenn notwendig, diesen

Vorgang wiederholen, bis die gewünschte Stellung erreicht ist. Nicht vergessen, die 14 mm Schraube wieder anzuziehen.

Durchführung des Kontrolle, ob der Endschalter korrekt verbunden ist.

1. Bei Druck auf die Taste „up“ auf dem Bedienungspaneel muss das Bett nach oben fahren und bei Druck auf die Taste „down“

muss das Bett nach unten fahren.

2. Bei Druck auf den oberen Endschalter während des Aufstiegs des Bettes muss das Bett sofort stehen bleiben.

3. Bei Druck auf den unteren Endschalter (der auf dem mechanischen Encoder montiert ist) während des Abstiegs des Bettes muss

das Bett sofort stehen bleiben.

Nach Durchführung dieser Kontrolle sind die Endschalter synchronisiert.

Siebdruck ID logisch Range Klemmen Merkmale – Beschreibung

GND GND CN1 - 8 Einspeisung Pol negativ

MOT2 0 - 12Vdc CN1 - 7 Motor (GRAU)

- Unbenutzt CN1 - 6 Unbenutzt

F.C. (C-5) CN1 - 5 Endschalter (C-5) (ORANGE)

+12 12Vdc CN1 - 4 Einspeisung Pol positiv

MOT1 0 - 12Vdc CN1 - 3 Motor (BRAUN)

- Unbenutzt CN1 - 2 Unbenutzt

F.C. (C-4) CN1 - 1 Endschalter (C-4) (GELB)

(C-1)

Deutsch

Endschalter

(A) Abstieg

Haltebügel

Encoder

Motor

Steuerung

Relais

Endschalter (B)

Aufstieg

Regulierungsöse

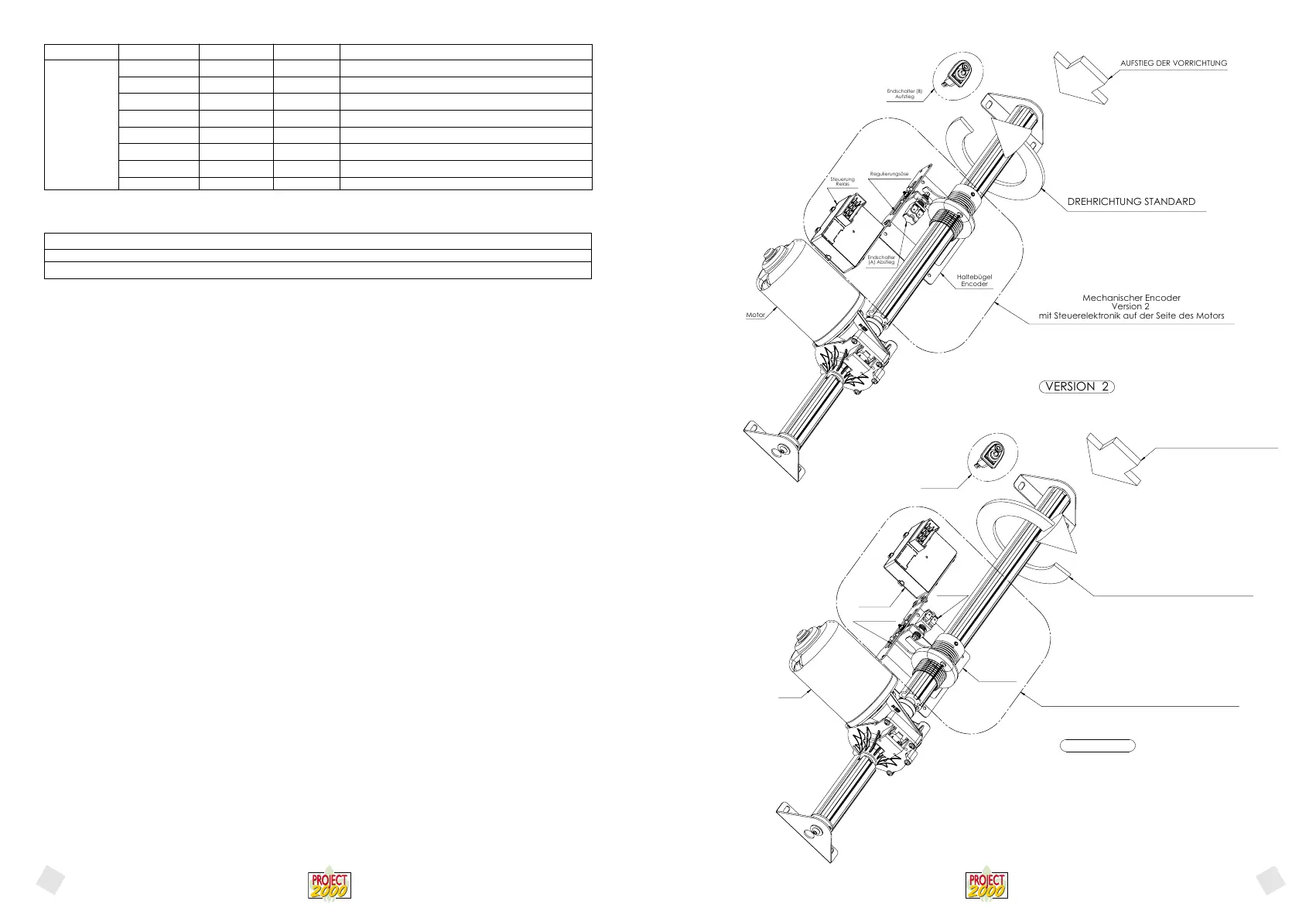

DREHRICHTUNG STANDARD

AUFSTIEG DER VORRICHTUNG

Mechanischer Encoder

Version 2

mit Steuerelektronik auf der Seite des Motors

VERSION 2
