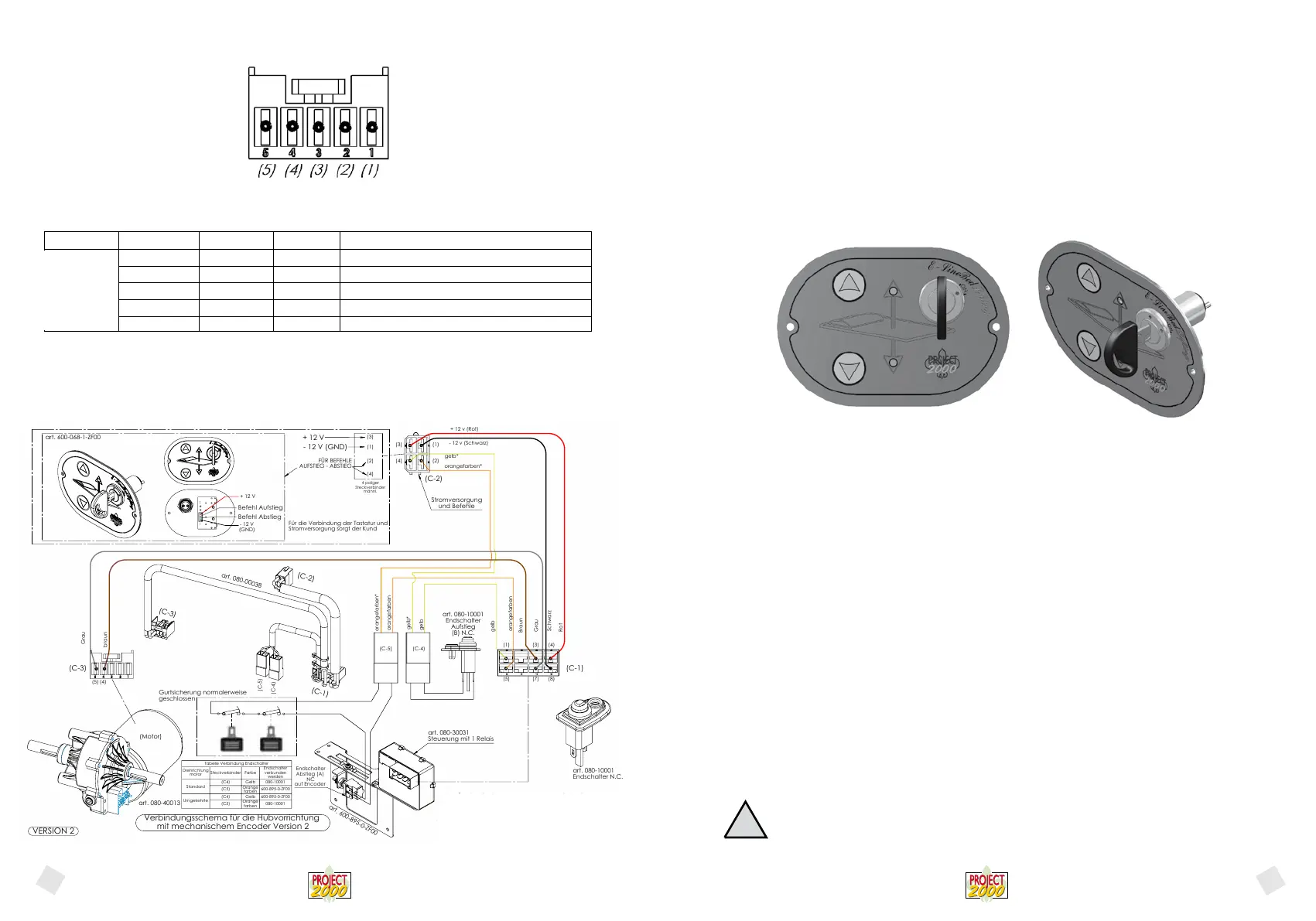

5.3.2 VERBINDUNG DES MOTORS
(C-3) FIG. 2 MOTORVERBINDUNG ANSICHT - SEITE DES KABELEINGANGS
Der Motor hat einen 5-poligen Stecker, der die nicht befestigte Verbindungssteckdose aufnimmt siehe Fig. 2. Diese Figur zeigt den
Stecker von der Ansicht der Verkabelung.
Die Kabel 4 und 5 sind die Verbindungen für den Motor; für deren Verkabelung siehe Fig. 2.
5.3.3 VERKABELUNG
FIG. 3.A – VERBINDUNGSSCHEMA
Das Schema in Fig. 3.A fasst alle Verbindungen zusammen, die zwischen der Platine und den anderen Elementen aufzustellen sind, um
somit eine korrekt funktionierende Anlage zu haben.
Man erinnert daran, dass die Verbindungen des Motors (PIN 3 und 7 des 8-poligen Steckers) und die Verbindungen der Einspeisung
(PIN 4 und 8 des 8-poligen Steckers) genau laut Figur durchzuführen sind, dabei darauf achten, dass die Kabel einen Querschnitt von
mindestens 4 mm_ haben.
Halten Sie sich genau an die zu der Bett-Hubvorrichtung mitgelieferten Anleitungen (Verbindungsschema). Beachten Sie bei der
Installierung die geltenden IEC Normen für diesen Bereich. Der Hersteller liefert zusammen mit der Bett-Hubvorrichtung auch eine
Reihe von standardisierten Verkabelungen für die Installierung mit. Nach der elektrischen Installierung kann das Produkt in Betrieb
genommen und zur Abnahme geprüft werden. Die Herstellerrma lehnt jegliche Verantwortung ab, im Fall von Gerätestörung der
Bett-Hubvorrichtung oder des Fahrzeuges, die auf Verbindungen an nicht perfekt funktionierender elektrischer Anlage und
auf nicht korrekte Installierung auf das Fahrzeug zurück zu führen sind.
5.3.4 BENUTZERHANDBUCH
FIG. 4.A – STEUERGERÄT - FRONTALES PANEEL DES MECHANISCHEN ENCODERS
Das Bett bewegt sich im vertikalen Sinn auf einer dazu bestimmten Struktur und die Bewegung ist von den zwei Endstellungen ein-
gegrenzt:
• nach oben ist die Grenze von dem Sensor des Endschalters angegeben;
• nach unten ist die Grenze der tiefsten programmierten Stellung durch Regulierung des Endschalters auf dem mechanischen
Encoder gegeben.
Die Bewegung des Bettes erfolgt durch Aktivierung des Schlüssels in Position ON auf dem Bedienungspaneel und drücken der Pfeil-
tasten auf dem frontalen Paneel. Mit der UP-Taste (Pfeil nach oben) fährt das Bett natürlich nach oben und mit der DOWN-Taste fährt
es wieder runter.
Auf dem Paneel des Steuergerätes gibt es zwei grüne LEDS die gleichzeitig an sind. Während der Bewegung ist nur die LED an, die der
Fahrrichtung entspricht.
Die Bewegung fährt fort, bis die Taste gedrückt bleibt und hält an, wenn eines der folgenden Dinge passiert:
• Die Taste wird nicht mehr gedrückt;
• Der programmierte Stopp Punkt wird erreicht;
• Wenn das Bett nach oben fährt und es die Endschalterstellung erreicht.
Wenn man danach wieder eine der Tasten drückt bewegt sich das Bett erneut, außer es sei:
• Das Bett steht in der Endschalterstellung und man drückt auf die UP-Taste;
• Das Bett steht in der tiefsten programmierten Stelle und man drückt auf die DOWN-Taste;
In diesen zwei Fällen, bleibt das Bett stehen, da die zwei Grenzen des Betriebsranges erreicht wurden und die Vorrichtung kann diese
nicht überschreiten.
ACHTUNG!
Bei der Betätigung der Bett-Hubvorrichtung mit extremer Vorsicht vorgehen und versichern Sie sich,
dass die Kinder sich nicht in der Betriebsreichweite der Bett-Hubvorrichtung benden.
Siebdruck ID logisch Range Klemmen Merkmale – Beschreibung
MOT2 0 - 12Vdc PIN 5 Motor (GRAU)
MOT1 0 - 12Vdc PIN 4 Motor (BRAUN)
frei PIN 3 frei
frei PIN 2 frei
frei PIN 1 frei
(C-3)
!
Deutsch
Deutsch
art. 080-40013
VERSION 2
Verbindungsschema für die Hubvorrichtung
mit mechanischem Encoder Version 2
(4)
(5) (7) (8)
(4)(3)(1)
(C-3)
(5) (4)
+ 12 V
braun
Grau
orangefarben*
(3)
gelb*
orangefarben
gelb
Rot
Schwarz
(1)
Grau
Braun
+ 12 v (Rot)
- 12 v (Schwarz)
(3)
- 12 V (GND)
(1)
FÜR BEFEHLE
AUFSTIEG - ABSTIEG
(2)
(4)
gelb*
(2)
orangefarben*
orangefarben
4 poliger
Steckverbinder
männl.
Stromversorgung
und Befehle
(C-2)
(C-5) (C-4)
gelb
(C-5)
(C-2)
(C-3)
(C-4)
(C-1)
art. 080-00038
art. 600-068-1-ZF00
Für die Verbindung der Tastatur und
Stromversorgung sorgt der Kund
Befehl Abstieg
+ 12 V
- 12 V
(GND)
Befehl Aufstieg
art. 080-30031
Steuerung mit 1 Relais
Endschalter
Abstieg (A)
NC
auf Encoder
art. 600-895-0-ZF00
art. 080-10001
Endschalter
Aufstieg
(B) N.C.
art. 080-10001
Endschalter
N.C.
(C-1)
(Motor)
Gurtsicherung normalerweise
geschlossen
Tabelle Verbindung Endschalter
Drehrichtung
motor
Steckverbinder
Farbe
Endschalter
verbunden
werden
Standard
(C4)
Gelb
080-10001
(C5)
Orange
farben
600-895-0-ZF00
Umgekehrte
(C4)
Gelb
600-895-0-ZF00
(C5)
Orange
farben
080-10001
Data
Disegnato
Approvato
AL N°
Scala
Codice articolo
Descrizione
RIF. Matricola >>
1
Ed.
DAL N°
Peso (Kg)
>>>>
Schema collegamenti per encoder meccanico
SCH_encoder_mecc
23/09/2010
A.V.
Nardini D.
- - - -
Controllato/Approvato
Rev.
Descrizione modifica
Data modifica
Foglio
02
- -
Vista
3D + ortogonale
- -
18/10/2011
16:25:06
Data ult.mod.
Controllato
Assorbimento
- -
Nardini D.
