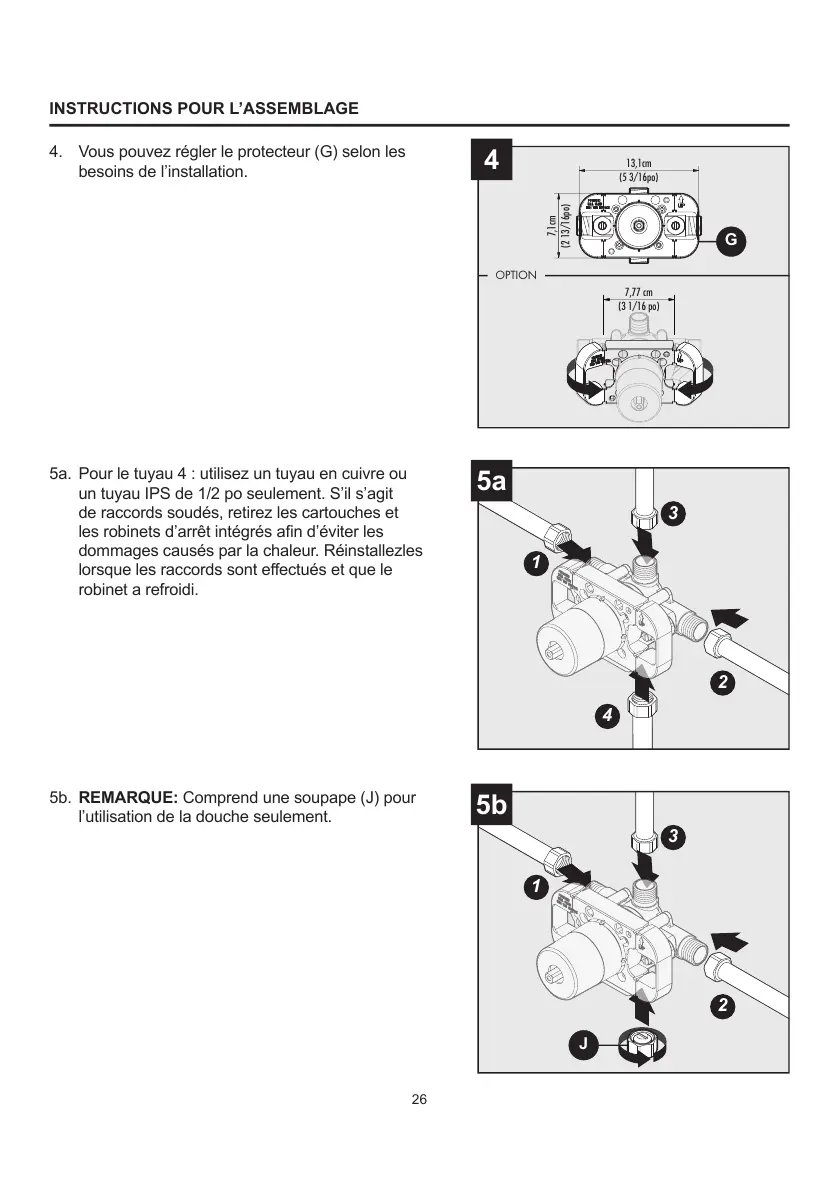

INSTRUCTIONS POUR L’ASSEMBLAGE
4. Vous pouvez régler le protecteur (G) selon les
besoins de l’installation.
5a. Pour le tuyau 4 : utilisez un tuyau en cuivre ou
un tuyau IPS de 1/2 po seulement. S’il s’agit
de raccords soudés, retirez les cartouches et
les robinets d’arrêt intégrés an d’éviter les
dommages causés par la chaleur. Réinstallezles
lorsque les raccords sont effectués et que le
robinet a refroidi.
5b. REMARQUE: Comprend une soupape (J) pour
l’utilisation de la douche seulement.
4
1
3
4
2
5a
1
3
2
5b
4
5a
5b
G
J
13,1cm
(5 3/16po)
7,77 cm
(3 1/16 po)
7,1cm
(2 13/16po)
OPTION
