39
INSTRUCCIONES DE ENSAMBLAJE

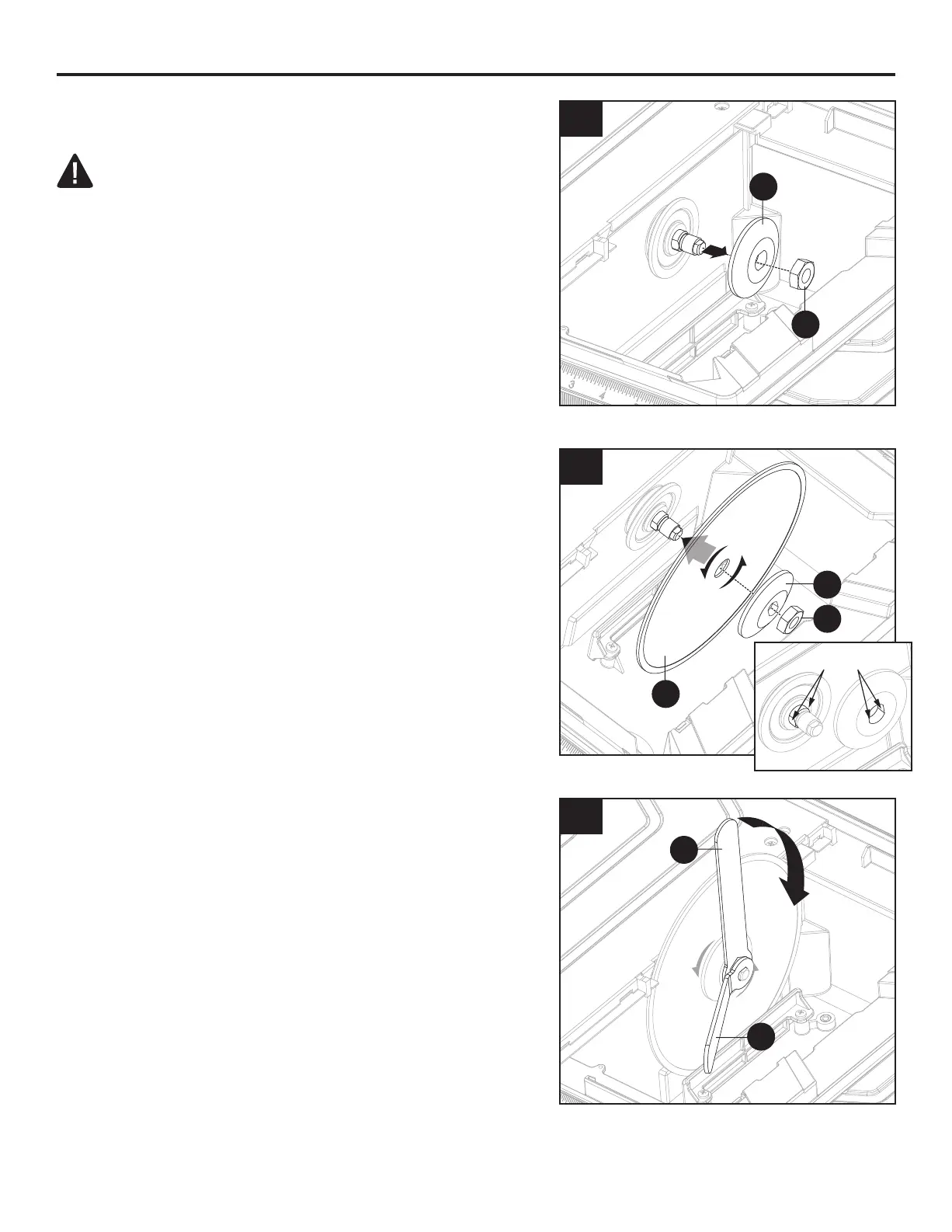

4. Retire la tuerca del husillo (AA) y la arandela externa
(CC) y deje colocada la arandela interna en el husillo.
ADVERTENCIA
• SIEMPRE instale la arandela interna de la rueda
antes de colocar la rueda en el husillo. De lo
contrario, podría producirse un accidente, dado que la
rueda no estará correctamente apretada.
NUNCA use ruedas que tengan aberturas, grietas o
dientes en esta herramienta.
5. Coloque la rueda de corte (J) en el husillo con las
flechas de la rueda en dirección contraria a las
manecillas del reloj. Vuelva a colocar la arandela
externa (CC). Las secciones planas doble “D” en las
arandelas se alinean con las secciones planas en el
husillo. Vuelva a colocar la tuerca del husillo (AA) en
el husillo. Asegúrese de que el lado plano de la
tuerca del husillo toque la arandela externa (CC).
6. Apriete bien la tuerca del husillo con la llave para
tuercas del husillo (N) y la llave de husillo (M).
AA
CC
CC
AA
J
N
M
4
5
6
Secciones planas
