Project Source RPV31-PS - Español; Diagrama de las Piezas

10
TABLA DE CONTENIDO
Diagrama de las piezas.....................................................................................................................10
Información de seguridad............................................................................................................11-12
Inicio.............................................................................................................................................12-13
Ensamblaje...................................................................................................................................13-14
Funcionamiento............................................................................................................................14-15
Vaciado de la bolsa de filtro..............................................................................................................15
Mantenimiento y almacenaje............................................................................................................16
Solución de problemas......................................................................................................................
16
I
O
P
H
M
N
G
E
A
J
K
L
D
B
C
Q
R
F

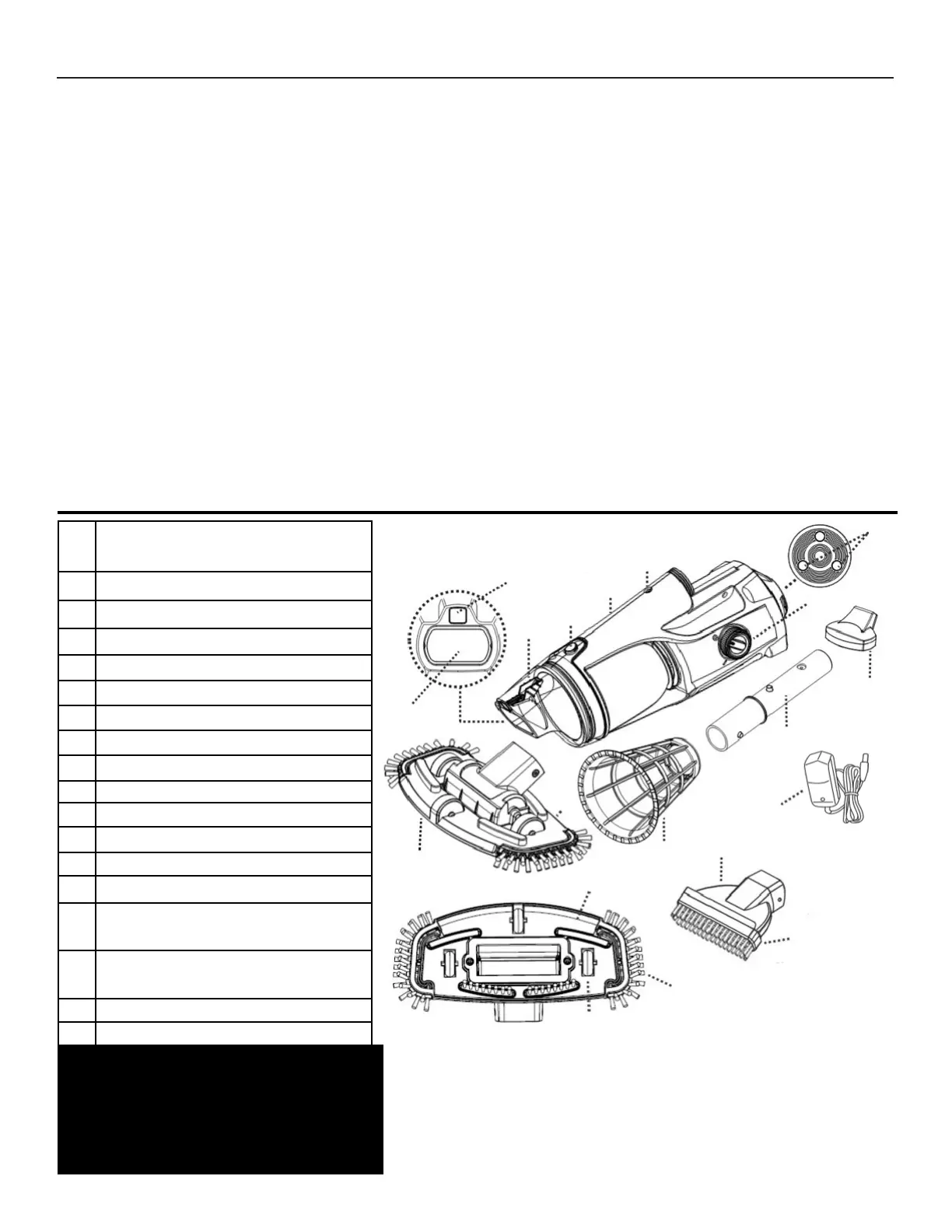

DIAGRAMA DE LAS PIEZAS
Batería: paquete de batería de iones
de litio interna recargable
2000 mAh, 7.4 V CC, 14.8 Wh
Voltaje de carga: 8.4 V CC, 1.0 A
Motor: 7.2 V CC
Cuerpo principal
Oricio de bloqueo (para el
conector de la varilla o el mango)
Botón de bloqueo
(para el recipiente transparente)
Recipiente transparente
Válvula de drenaje de agua
Solapa de la boquilla de succión
Caja del ltro
Conector de la varilla telescópica
Cabezal de succión pivotante
(con cepillos laterales)
Brochas
Cepillos laterales
Rueda
Adaptador externo
Boquilla de succión plana
Base del cargador
Interruptor de encendido y apagado
Placa de contacto de carga
I
O
P
H
M
N
G
E
A
J
K
L
D
B
C
Q
R
Cepillo deslizante
F
