Mootoriosa kokkupanek

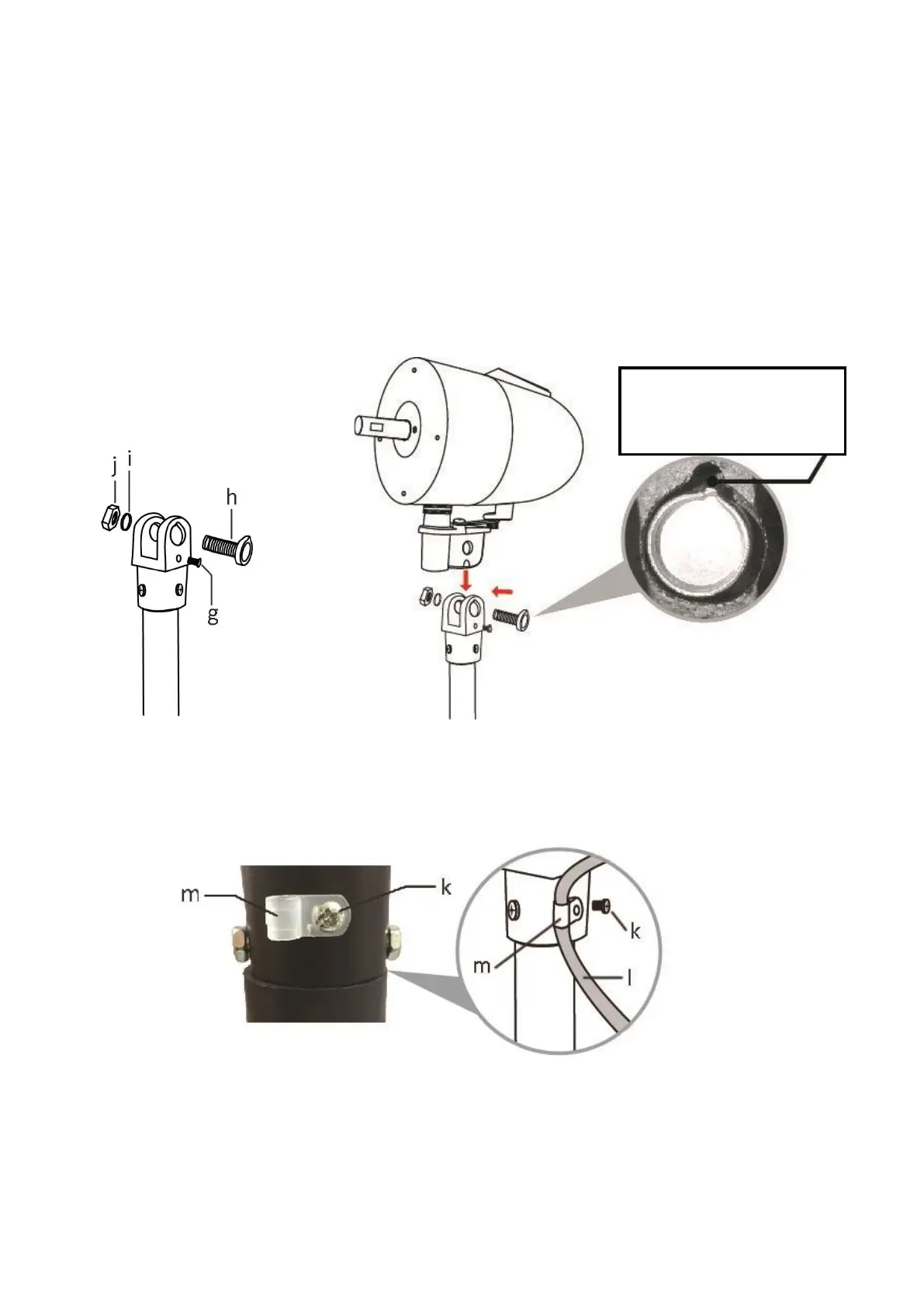

1. Vabastage stopperkruvi (g), kallutusosa reguleerimispolt (h), seib (i) ja kinnitusmutter (j) mootori
ühendusosa küljest. (joon. 6)
2. Libistage mootoriosa mootori ühendusosa pilusse. Joondage ühendusosa avad ja mootoriosa, paigaldage
kallutusosa reguleerimispolt, seib ja kinnitusmutter ning seejärel kinnitage need mutrivõtme abil kindlalt
kinni. Keerake stopperkruvi tagasi. (joon. 7)
3. Vabastage mootori ühendusosa juhtmeklambri kruvi (k). Pange toitejuhe (l) läbi juhtmeklambri (m). Seejärel
kinnitage kruvi tagasi. (joon. 8)
Märkus! Toitejuhtme pikkus mootoriosa ja juhtmeklambri vahel ei tohi olla liiga lühike. Veenduge, et seal
on piisavalt ruumi, mis võimaldab ventilaatori peal pöörlemisfunktsiooni korral sujuvalt liikuda.
Joon. 6 Joon. 7
Joon. 8
Veentuge, et poldi ülemine
osa on korrektselt avas oleva
soonega joondatud.
