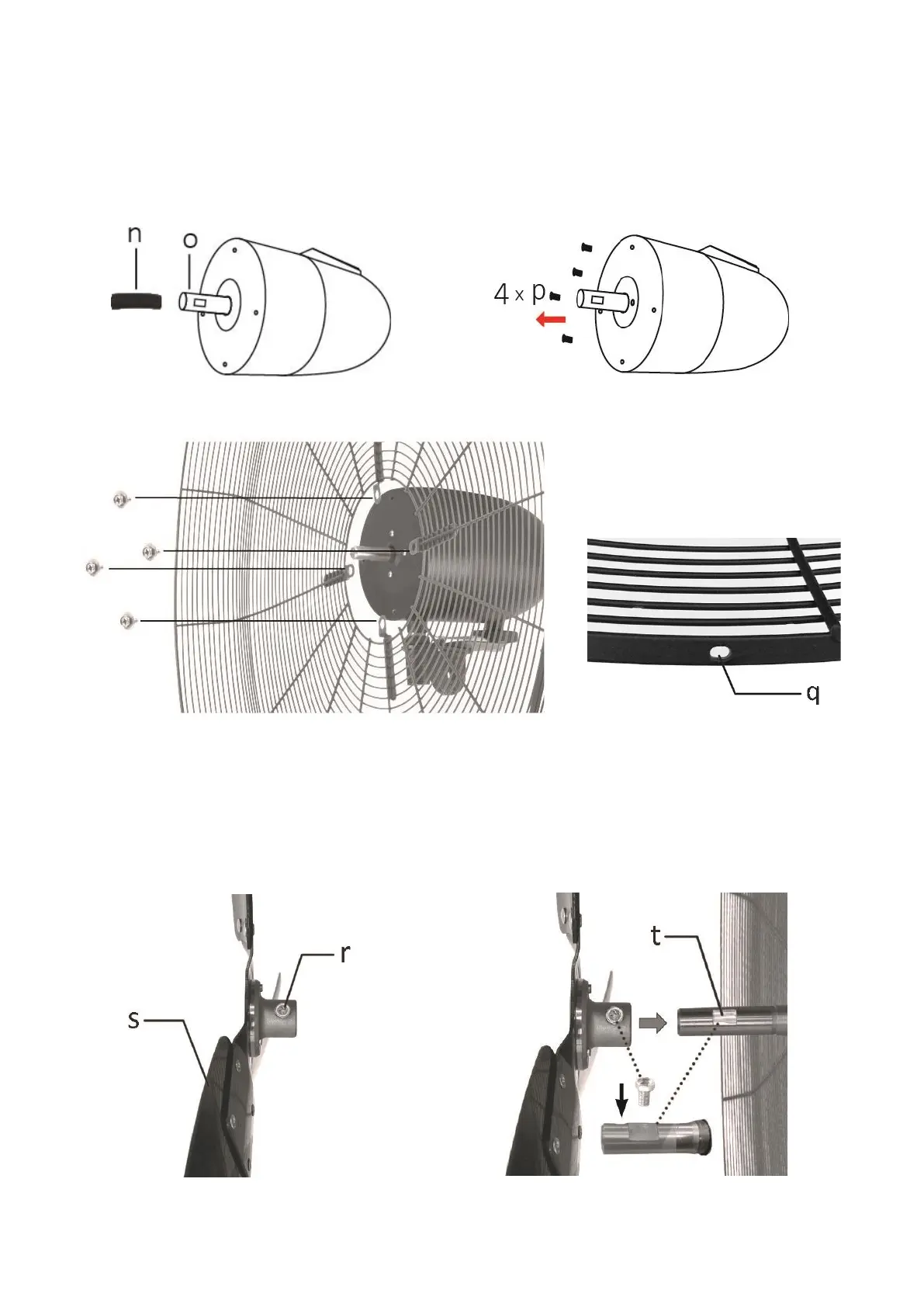

Tagumise võre kokkupanek
1. Eemaldage must kaitsekate (n) mootorivõllilt (o). (joon. 9)
2. Vabastage neli kruvi (p) mootoriosa eesmiselt küljelt. (joon. 10)
3. Kinnitage tagumine võre mootoriosale, joondades võre kruviaugud ja mootoriosa eesmise külje. Keerake
neli kruvi uuesti kinni. (joon. 11) Veenduge, et tagumise võre kruviauk (q) asub allpool. (joon. 12)
Joon. 9 Joon. 10
Joon. 11 Joon. 12
Ventilaatori tiiviku kokkupanek
1. Vabastage kruvi (r) ventilaatori tiiviku (s) küljest. (joon. 13)
2. Paigaldage ventilaatori tiiviku keskosa (joondage mootorivõlli soonega/lapiku osaga (t) mootorivõllile ja
keerake kinni ventilaatori tiiviku keskel asuv kruvi. (joon. 14)
Joon. 13 Joon. 14
