- 67 -
Moottoriyksikön kokoaminen

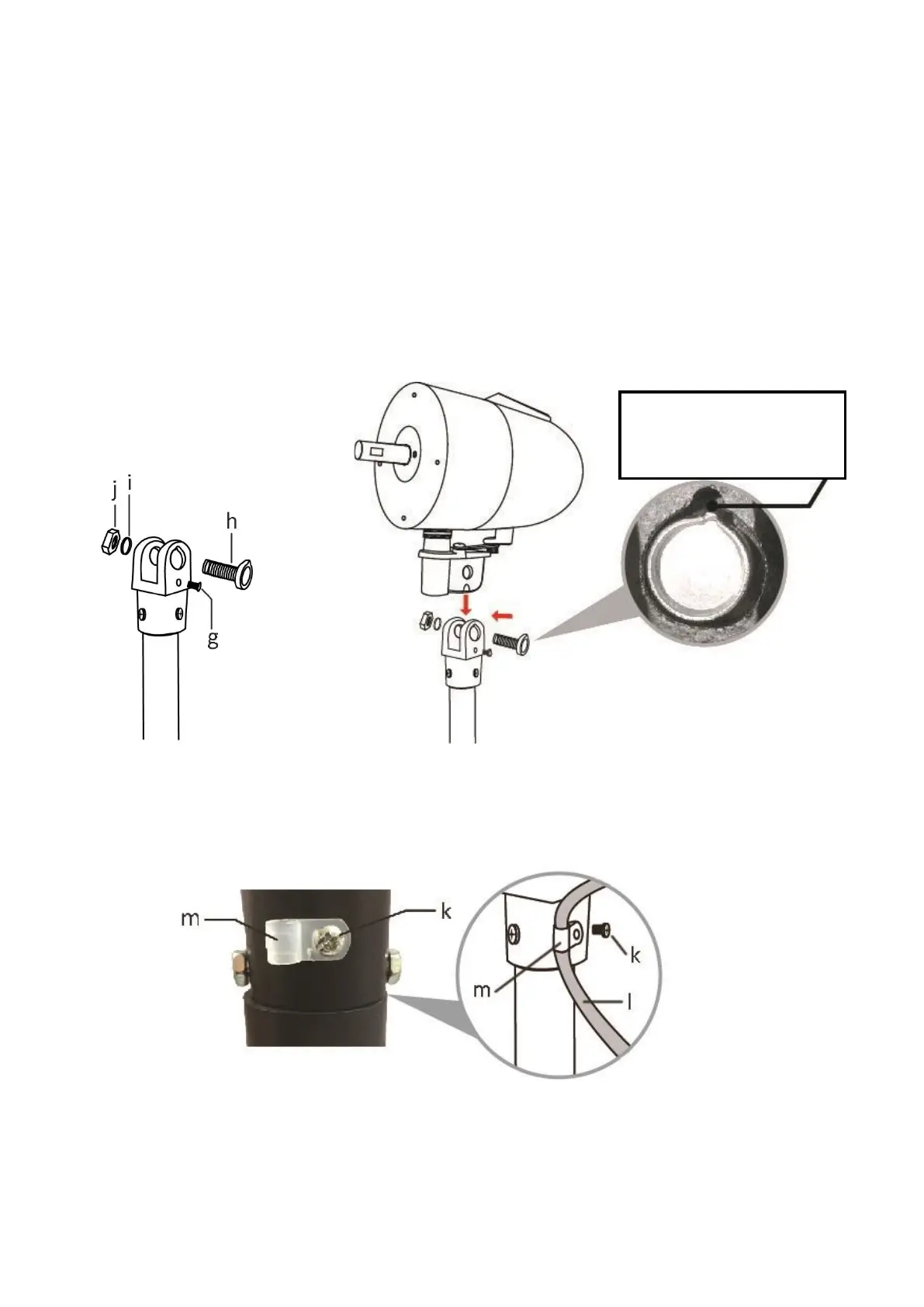

1. Irrota pidäkeruuvi (g), kallistuspään säätöpultti (h), aluslevy (i) ja kiinnitysmutteri (j) moottorin liitännästä
(kuva 6).
2. oriyksikön reiät, aseta kallistuspään
säätöpultti, aluslevy ja kiinnitysmutteri paikoilleen ja kiristä ne kunnolla avainta käyttäen. Kiristä pidäkeruuvi
takaisin (kuva 7).
3. Löysää kaapelin puristimen ruuvi (k) moottorin liitännässä. Laita virtajohto (l) kaapelin puristimen (m) läpi.
Kiinnitä sitten ruuvi takaisin (kuva 8).
Huomaa: Virtajohdon pituus moottoriyksikön ja kaapelin puristimen välillä ei saa olla liian lyhyt. Varmista,
että pituutta on riittävästi, jotta tuuletinpää voi toimia kääntyilytoiminnossa.
Kuva 6 Kuva 7
Kuva 8
Varmista, että pultin yläosa
on kohdistettu oikein reiän
uraan.
