Takaritilän kokoaminen
1. Poista musta suojaholkki (n) moottorin akselista (o) (kuva 9).
2. Irrota neljä ruuvia (p) moottoriyksikön edestä (kuva 10).
3. Kiinnitä takaritilä moottoriyksikköön kohdistamalla ritilän ja moottoriyksikön etuosan ruuvinreiät. Kiristä
neljä ruuvia takaisin (kuva 11). Varmista, että ruuvinreikä (q) on takaritilän alaosassa (kuva 12).

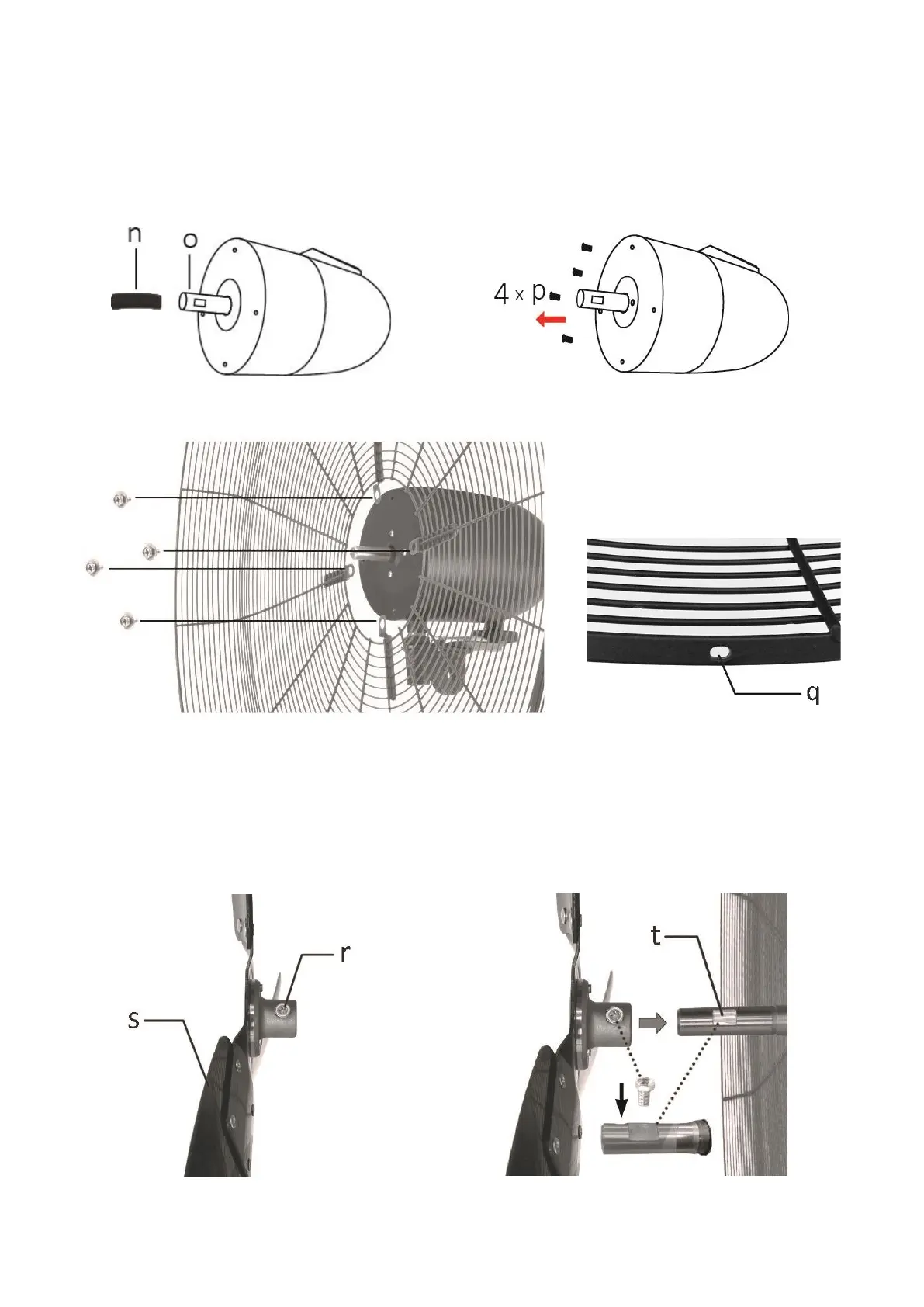

Kuva 9 Kuva 10
Kuva 11 Kuva 12
Tuulettimen siipien kokoaminen
1. Irrota ruuvi (r) tuulettimen siivestä (s) (kuva 13).
2. Aseta tuulettimen siipien keskikohta (kohdista moottorin akselin ura / tasainen osa (t)) moottorin akseliin ja
kiristä tuulettimen siiven keskellä oleva ruuvi (kuva 14).
Kuva 13 Kuva 14
