7.2 Úvod k zostave vypúšťacej hadice

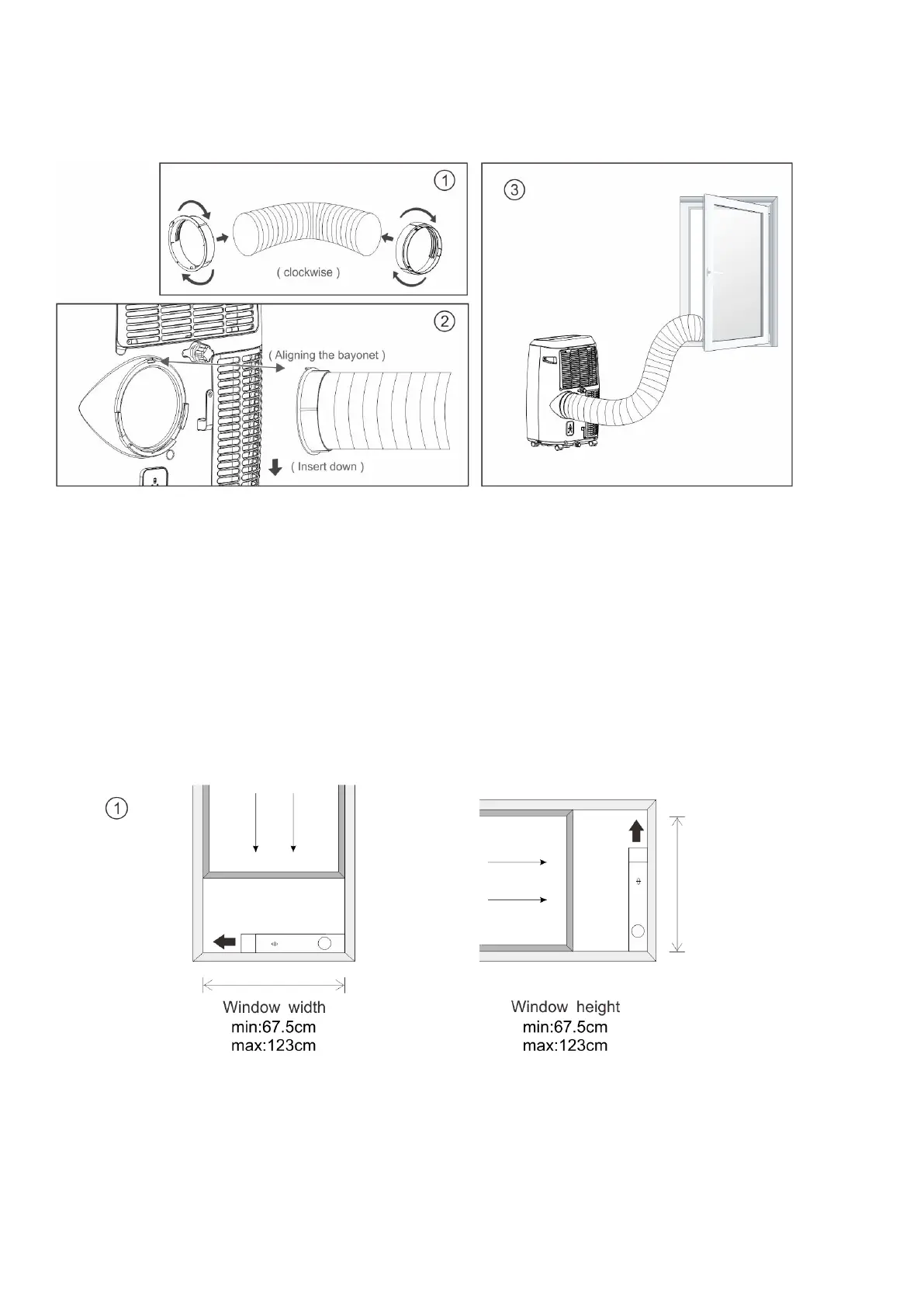

Fig.9
dočasnú inštaláciu
1. Naskrutkujte adaptér koša a okennú konzolu na konce vypúšťacej hadice.
2. Vložte montážnu konzolu adaptéra krytu do otvorov na zadnej strane klimatizácie.
3. Umiestnite druhý koniec vypúšťacej hadice na blízky parapet (pozri obrázok 9).
Montáž série posuvných okien
Spôsob inštalácie súpravy okenných posúvačov je hlavne "horizontálny" alebo "vertikálny". Ako
je znázornené na obrázkoch 10 a 10a, pred inštaláciou skontrolujte minimálnu a maximálnu veľkosť
okna.
1. Nainštalujte zostavu okna do okna (Obrázok 10, Obrázok 10a);
2. Dĺžku posúvača okna upravte podľa šírky alebo výšky okna a zafixujte ho kotvou.
3. Vložte hadicové okenné konektory do otvoru zostavy okna (Obrázok 11).
Fig.10 Fig.10a
