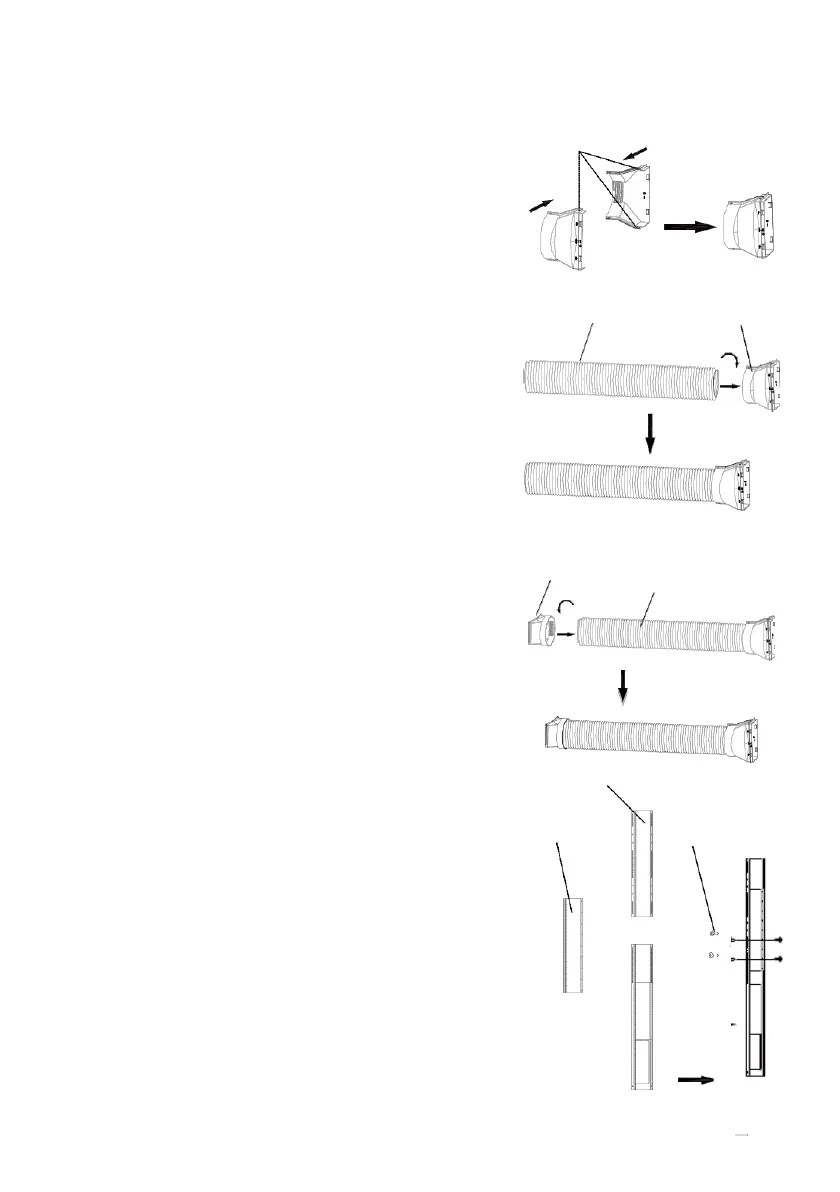

Installare la clip posteriore puntando la clip
posteriore (superiore) a quella posteriore
(inferiore), fissarle l’una con l’altra, premere il
tutto a forza nella scanalatura.
Installare il tubo a livello della clip posteriore;
puntare l’apertura del tubo alla bocca rotonda
della clip posteriore, ruotare il tubo in senso
antiorario nella clip posteriore stessa.
Fermaglio
tubo clip posteriore
Installare il tubo a livello del giunto 1; puntare
l’apertura del tubo alla bocca rotonda del giunto
1, ruotare il tubo in senso antiorario nel giunto 1
Giunto
1
tubo
Scanalatura scorrevole della piastra
posteriore
Collegare la piastra posteriore 1 e 2; fissare la
piastra regolabile a livello della scanalatura
scorrevole della piastra posteriore 1, inserire la
piastra regolabile nella piastra posteriore per
fare in modo che scorra all’interno della piastra
posteriore, quindi collegare la piastra
posteriore 2 e fissare le piastre 1 e 2 posteriori
con una vite. Regolare la distanza tra la
piastra posteriore 1 e la 2 secondo l’altezza di
installazione richiesta.
Piastra
regolabile
vite
