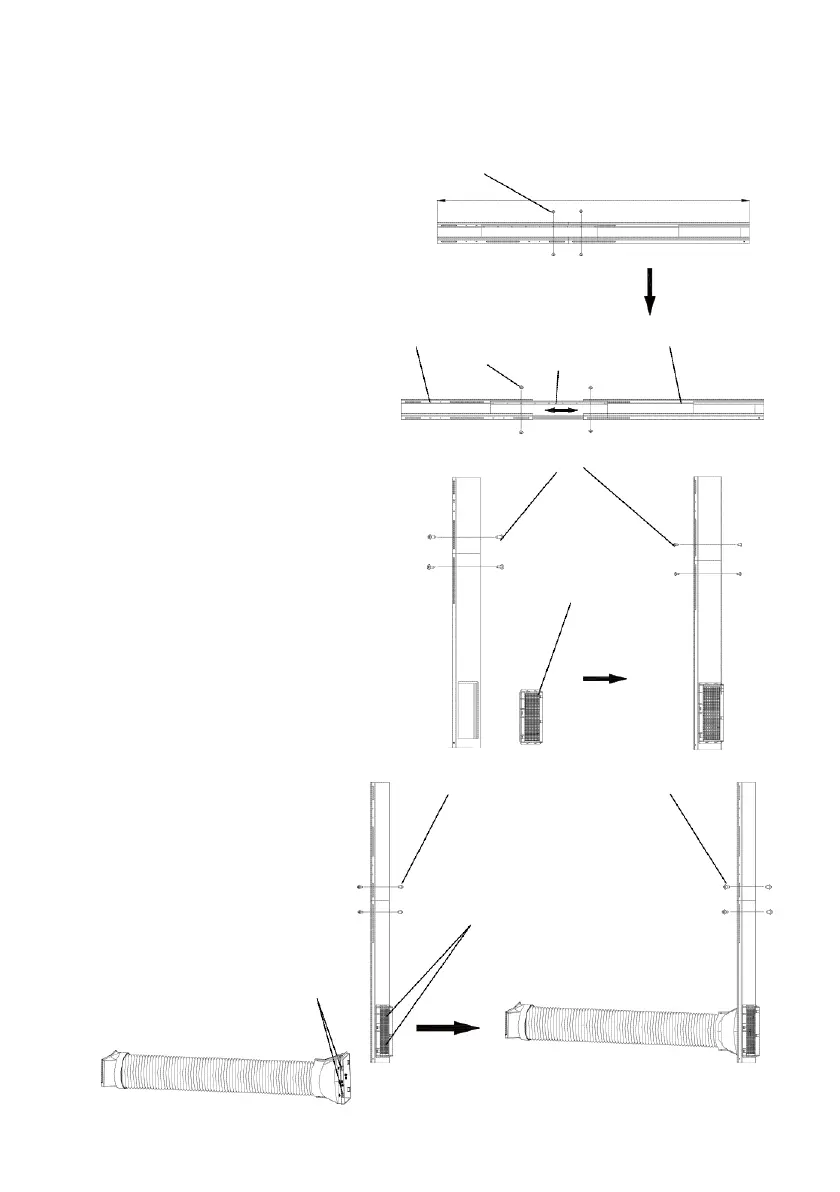

La lunghezza della piastra posteriore
1 e 2 può essere regolata secondo le
esigenze dell’utente. Allentare le viti
che fissano la piastra posteriore 1, la
piastra posteriore 2 e la piastra
regolabile per muovere la piastra 2 e
quella regolabile (in modo che scorra
liberamente nella scanalatura della
piastra posteriore 1 e 2) alla
lunghezza desiderata, quindi fissare la
piastra posteriore 1 e 2 con le viti.
vite
Questa lunghezza può essere
regolata secondo le esigenze
dell’utente
Piastra regolabile (può
scorrere nella
scanalatura della
piastra posteriore 1 e 2)
Piastra
posteriore 2
vite
Piastra posteriore 1
vite
Installare la griglia di protezione.
Appoggiare la griglia all’uscita aria
della piastra posteriore 1 e premere il
fermaglio della griglia stessa verso
l’interno in modo che si agganci alla
piastra posteriore 1.
Installare il tubo di scarico a
livello della piastra posteriore;
fissare la clip posteriore del
condotto di scarico sull’uscita aria
della piastra posteriore 1, quindi
premere saldamente il fermaglio
della clip posteriore nella
scanalatura della griglia di
protezione.
clip posteriore
fermaglio della
griglia di protezione
vite vite
fermaglio della griglia di protezione
