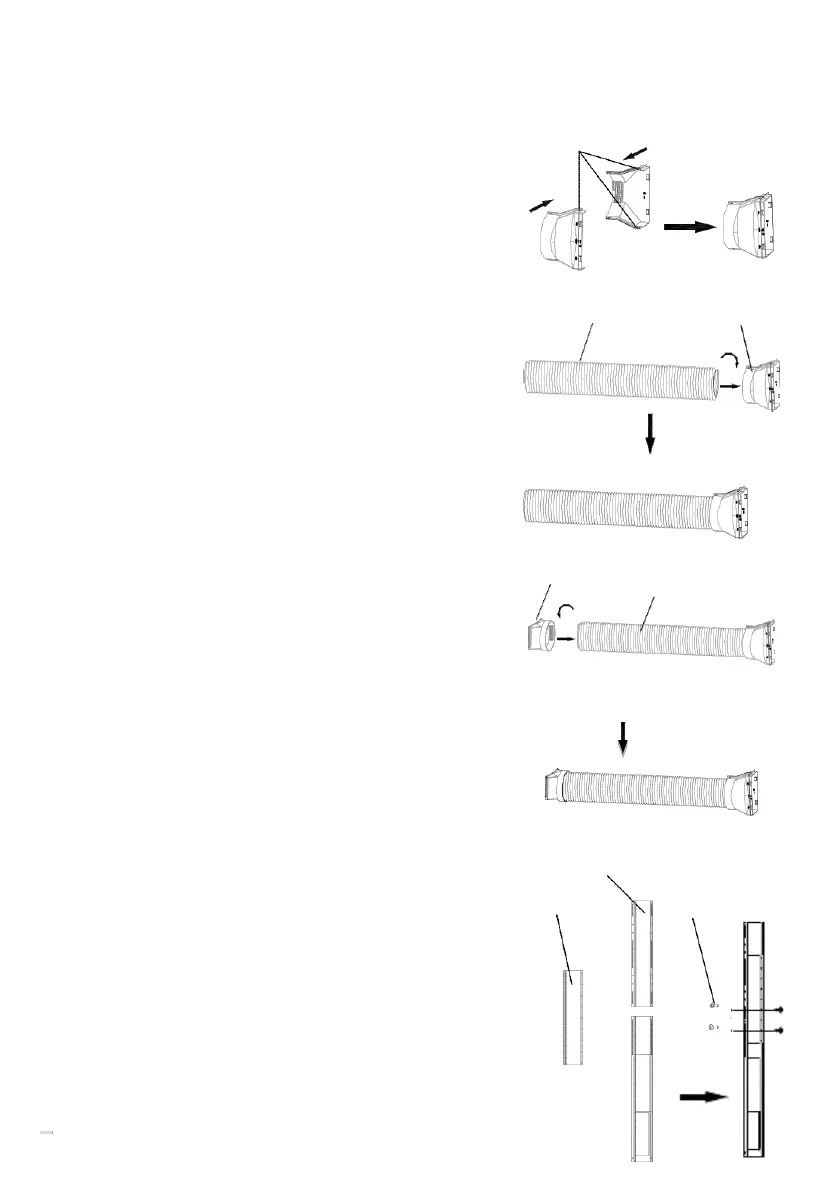

Endschelle verbinden — obere Endschelle auf
untere Endschelle setzen, fest verschließen, Griff
fest in die Spur drücken.
Schlauch an der Endschelle montieren —
Schlauchöffnung an der runden Öffnung der
Endschelle ausrichten, Schlauch gegen den
Uhrzeigersinn in der Schelle eindrehen.
Griff
Schlauch Endschelle
Schlauch am Verbindungselement 1 montieren
— Schlauchöffnung mit der runden Öffnung von
Verbindungselement 1 anvisieren, Schlauch
gegen den Uhrzeigersinn in dem
Verbindungselement eindrehen.
Verbindungs
element 1
Schlauch
Schiebespur der Rückblende
Rückblende 1 und Rückblende 2 miteinander
verbinden — verstellbare Blende an der
Schiebespur von Rückblende 1 montieren,
verstellbare Blende in die Rückblende setzen,
so dass die verstellbare Blende in der
Rückblende gleiten kann, dann Rückblende 2
verbinden und Rückblende 1 und 2
festschrauben. Abstand zwischen Rückblende
1 und Rückblende 2 je nach erforderlicher
Installationshöhe anpassen.
verstellbare
Blende
Schraube
