Installationsanleitung

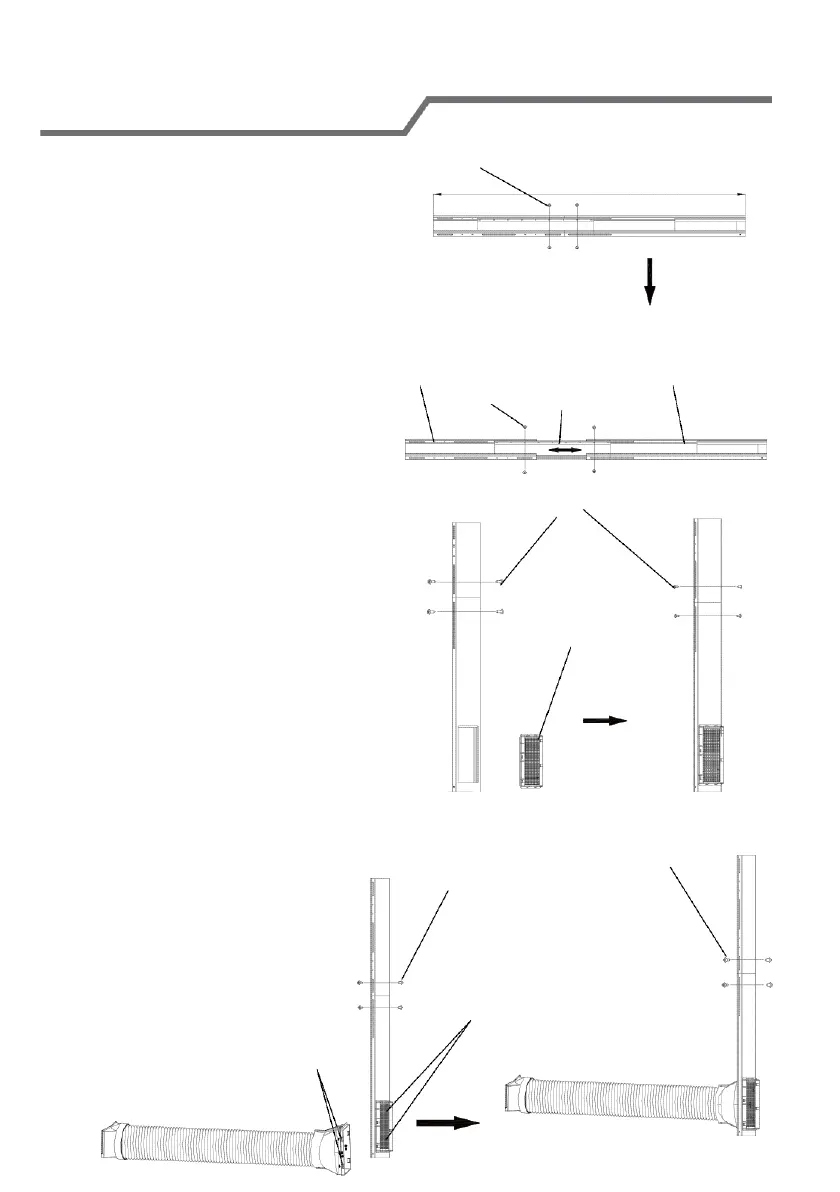

Die Länge von Rückblende 1 und
Rückblende 2 kann je nach den
örtlichen Erfordernissen angepasst
werden. Schrauben von Rückblende
1, Rückblende 2 und der verstellbaren
Blende lockern, so dass Rückblende 2
und die verstellbare Blende (die in der
Gleitschiene von Rückblende 1 und 2
gleitet) bis zur erforderlichen Länge
bewegt werden, dann Rückblende 1
und Rückblende 2 festschrauben.
Schraube
Diese Länge kann je nach den örtlichen
Erfordernissen angepasst werden.
verstellbare Blende
(gleitet in der
Gleitschiene von
Rückblende 1
und Rückblende
2)
Rückblende 2
Schraube
Rückblende 1
Schraube
Schutzgitter befestigen — Schutzgitter
am Luftauslass von Rückblende 1
ausrichten, dann den Griff des
Schutzgitters nach innen drücken, um
Rückblende 1 zu befestigen.
Subaggregat des Abluftschlauchs
an der Rückblende montieren —
Endschelle des Subaggregats
des Abluftschlauchs am
Luftauslass von Rückblende 1
ausrichten, dann Griff der
Endschelle fest in die Schiene
des Schutzgrills drücken.
Endschelle
Griff des
Schutzgitters
Schraube Schraube
Griff des Schutzgitters
