12
2）Stecken Sie die Wärmerohreinheit (das Ende des Abluftrohranschlusses) in den
Lüftungsschlitz an der Rückwand (nach links drücken) und schließen Sie die Montage ab (siehe
Abb. 1).
1.2
Montage der Bauteile der Fensterdichtungsplatte

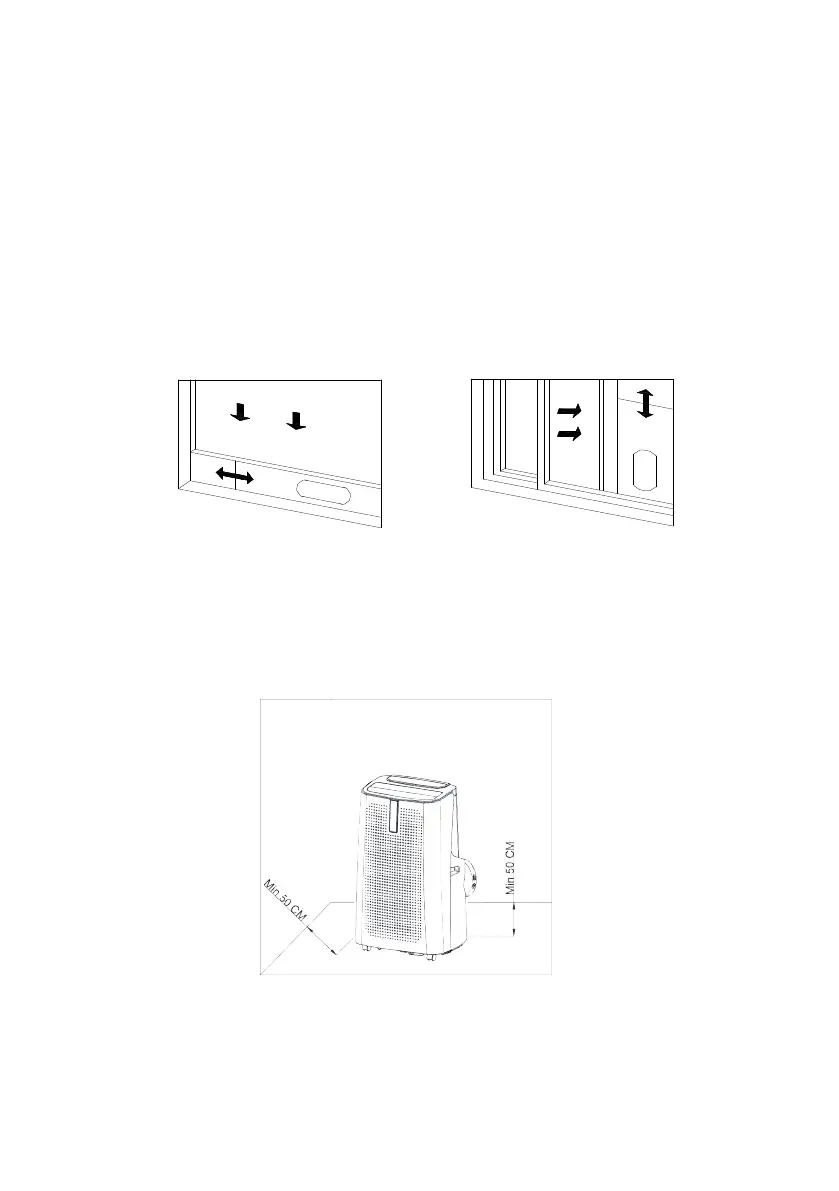

Öffnen Sie das Fenster zur Hälfte und montieren Sie die Fensterdichtungsplatte (siehe Abb. 2 und
Abb. 3). Die Bauteile können in horizontaler und vertikaler Richtung ausgerichtet werden. Ziehen Sie
verschiedene Bauteile der Fensterdichtungsplatte auf, passen Sie deren Öffnungsabstand so an, dass
beide Enden der Einheit den Fensterrahmen berühren, und befestigen Sie die verschiedenen Bauteile
der Einheit. 1.2 Montage der Fensterdichtungsplatte Hinweise:
1) Das flache Ende der Abluftrohranschlüsse muss eingerastet werden.
2) Das Rohr kann nicht verzogen werden und kann nur begrenzt gedreht werden (größer als
45°). Die Lüftung des Abluftrohrs darf nicht blockiert werden.
Abbildung 2 Abbildung 3
1.3 Installation der Haupteinheit
1)
Stellen Sie das Gerät mit montiertem Wärmerohr und Armaturen vor das Fenster. Der
Abstand zwischen Haupteinheit und Wänden oder anderen Gegenständen muss mindestens 50 cm
betragen (wie in Abb.4 gezeigt).
Abbildung 4
Verlängern Sie das Abluftrohr und lassen Sie das flache Ende der Abluftrohrverbindungsstücke in der
Öffnung der Fensterdichtungsplatte einrasten (wie in Abb.5 und Abb.6 gezeigt).
Hinweise
：
1
、
Das flache Ende der Abluftrohrverbindungsstücke muss eingerastet werden.
2
、
Das Rohr kann nicht verzogen werden und nur begrenzt gedreht werden
