Pour établir un chemin de gestion :
1. Connectez le port de gestion du contrôleur du VTrak au commutateur
réseau. Figure 18.
2. Connectez chaque NIC standard du PC hôte ou du serveur au commutateur
réseau.

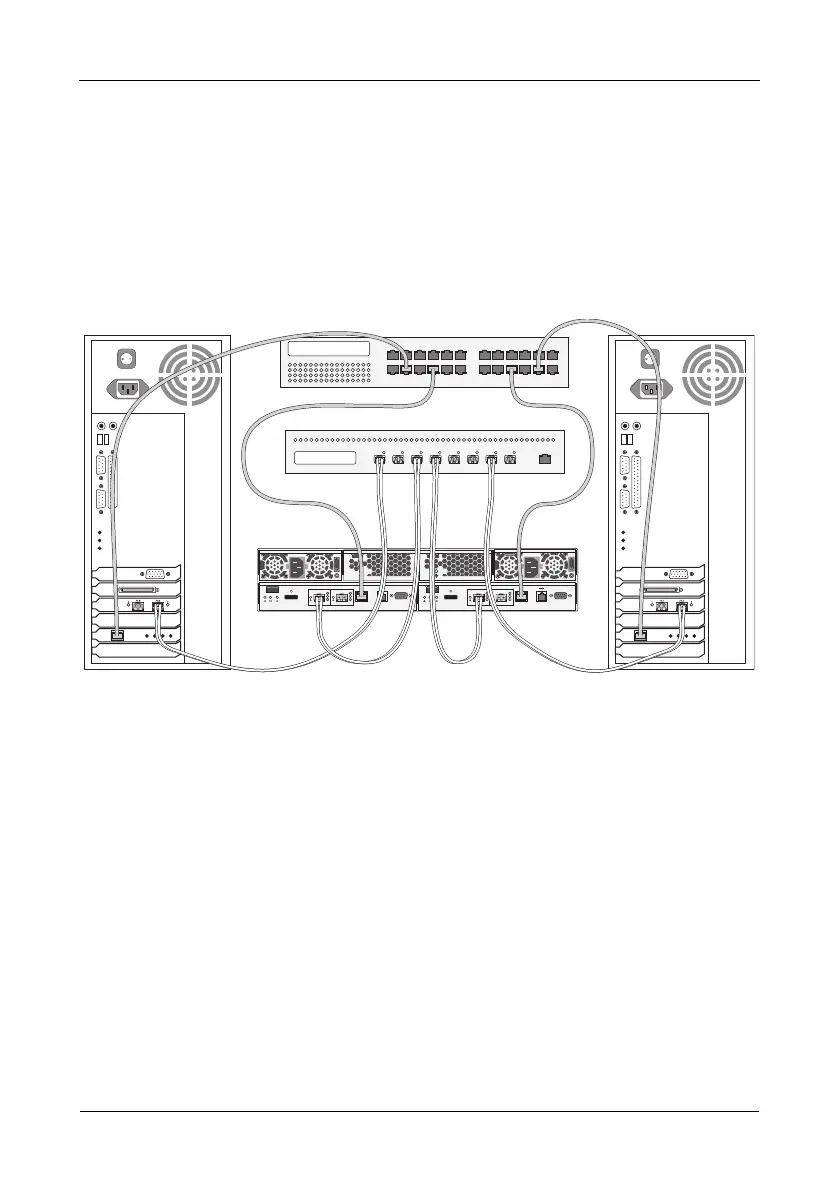

Figure 18. Connexions de gestion et de données SAN. L'E310f est illustré.
L'E610f est similaire
Configuration du système de stockage direct
Le système de stockage direct (DAS) nécessite :
• Deux cartes HBA Fibre Channel pour le PC hôte ou le serveur
• Un commutateur réseau
• Une carte d'interface réseau (NIC) pour le PC hôte ou le serveur
Pour établir un chemin de données :
Connectez l'un des ports de données Fibre Channel du contrôleur du VTrak au
commutateur Fibre Channel. Reportez-vous à la Figure 19.
Pour établir un chemin de gestion :
1. Connectez le port de gestion du contrôleur du VTrak au commutateur
réseau. Reportez-vous à la Figure 19.
2. Connectez la NIC standard du PC hôte ou du serveur au commutateur
réseau.
Mgmt
UPS
115200
8 N 1
FC 1 FC 2
4
2
1
Gb/s
4
2
1
Gb/s
Mgmt
UPS
115200
8 N 1
FC 1 FC 2
4
2
1
Gb/s
4
2
1
Gb/s
O
I
O
I
PC hôte ou serveur
VTrak
Commutateur réseau
Commutateur FC
PC hôte ou serveur
