Promise Technology VTRAK E610f Quick Start Guide

Guide de démarrage rapide du VTrak Classe E
106
Configuration de l'extension JBOD
Pour augmenter le nombre de lecteurs de disque :
1. Connectez le port d'extension SAS du contrôleur du E610f ou du E310f au
port CN2 (icône en forme de losange) du module E/S de la première unité
J610s ou J310s. Reportez-vous à la Figure 20.
2. Connectez le port CN1 (icône en forme de cercle) de la première unité
J310s au port CN2 (icône en forme de losange) du module E/S de l'autre
unité J610s ou J310s.
3. Connectez les autres unités J610s ou J310s de la même façon.
Vérifiez que vous connectez bien l'icône cercle à l'icône losange et vice
versa.
Vous pouvez combiner les unités J610s et J310s dans l'extension JBOD.

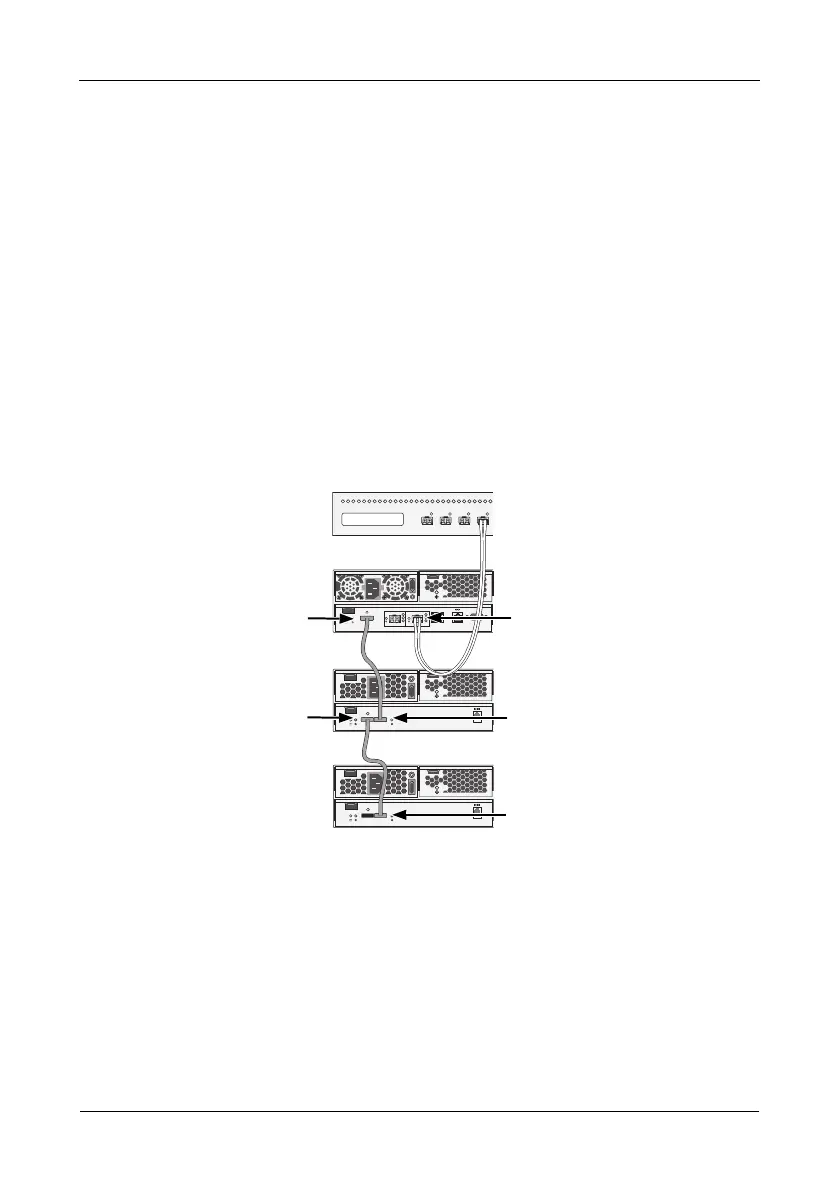

Figure 20. Connexions de données JBOD. Les Figures illustrent les
connexions sur le E310f et le J310s. Le E610f et le J610s sont similaires
Vous pouvez développer un système SAN sans aucun point faible. Reportez-
vous à la Figure 21. Un tel aménagement nécessite :
• Deux commutateurs Fibre Channel
• Deux cartes HBA Fibre Channel pour chaque PC hôte ou serveur
• Un commutateur réseau (non représenté)
• Une carte d'interface réseau (NIC) pour chaque PC hôte ou serveur
Mgmt
UPS
115200
8 N 1
FC 1 FC 2
4
2
1
Gb/s
4
2
1
Gb/s
O
I
O
I
115200
8 N 1
O
I
115200
8 N 1
Connecteur SAS
J310s
Commutateur FC
Connecteur FC
E310f
CN1
CN2
J310s
CN2
