Configuration de l'extension JBOD
Pour augmenter le nombre de lecteurs de disque :
1. Connectez le port d'extension SAS du contrôleur du E610f ou du E310f au
port CN2 (icône en forme de losange) du module E/S de la première unité
J610s ou J310s. Reportez-vous à la Figure 26.
2. Connectez le port CN1 (icône en forme de cercle) de la première unité
J310s au port CN2 (icône en forme de losange) du module E/S de l'autre
unité J610s ou J310s.
3. Connectez les autres unités J610s ou J310s de la même façon.
Vous pouvez combiner les unités J610s et J310s dans l'extension JBOD.
Vérifiez que vous connectez bien l'icône cercle à l'icône losange et vice
versa.

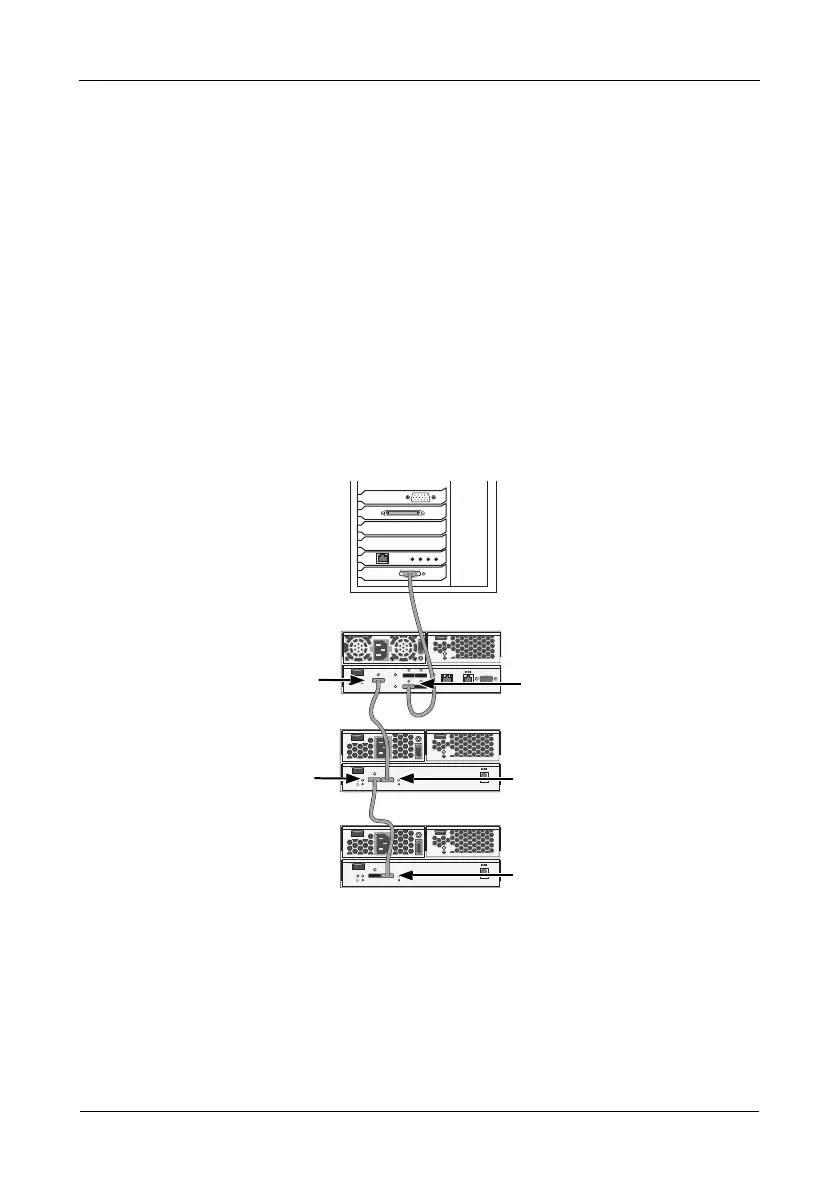

Figure 26. Connexions de données JBOD. Les figures illustrent les
connexions sur le E310s et le J310s. Le E610s et le J610s sont similaires
Vous pouvez développer un système SAN sans aucun point faible. Reportez-
vous à la Figure 27. Un tel aménagement nécessite :
• Deux cartes HBA SAS pour chaque PC hôte ou serveur
• Un commutateur réseau (non représenté)
• Une carte d'interface réseau (NIC) pour chaque PC hôte ou serveur
• Un à quatre sous-systèmes JBOD sur VTrak J610s ou J310s
Mgmt
UPS
115200
8 N 1
O
I
O
I
115200
8 N 1
O
I
115200
8 N 1
Port d'extension
SAS
J310s
Port de
données SAS
E310s
CN1
J310s
PC hôte ou serveur
CN2
CN2
