Guida introduttiva di VTrak Classe E
150
Configurazione dell'unità di espansione JBOD
Per espandere il numero di unità disco:
1. Collegare la porta di espansione SAS sul controller dell'E610f o E310f alla
porta CN2 (con un'icona romboidale) sul modulo di I/O della prima unità
J610s o J310s. Vedere la Figura 20.
2. Collegare la porta CN1 (con un'icona circolare) sulla prima unità J310s alla
porta CN2 (con un'icona romboidale) sul modulo di I/O della successiva
unità J610s o J310s.
3. Collegare le unità J610s o J310s rimanenti nello stesso modo.
Assicurarsi di collegare l'icona circolare all'icona romboidale o viceversa.
È possibile combinare le unità J610s e J310s nell'unità di espansione JBOD.

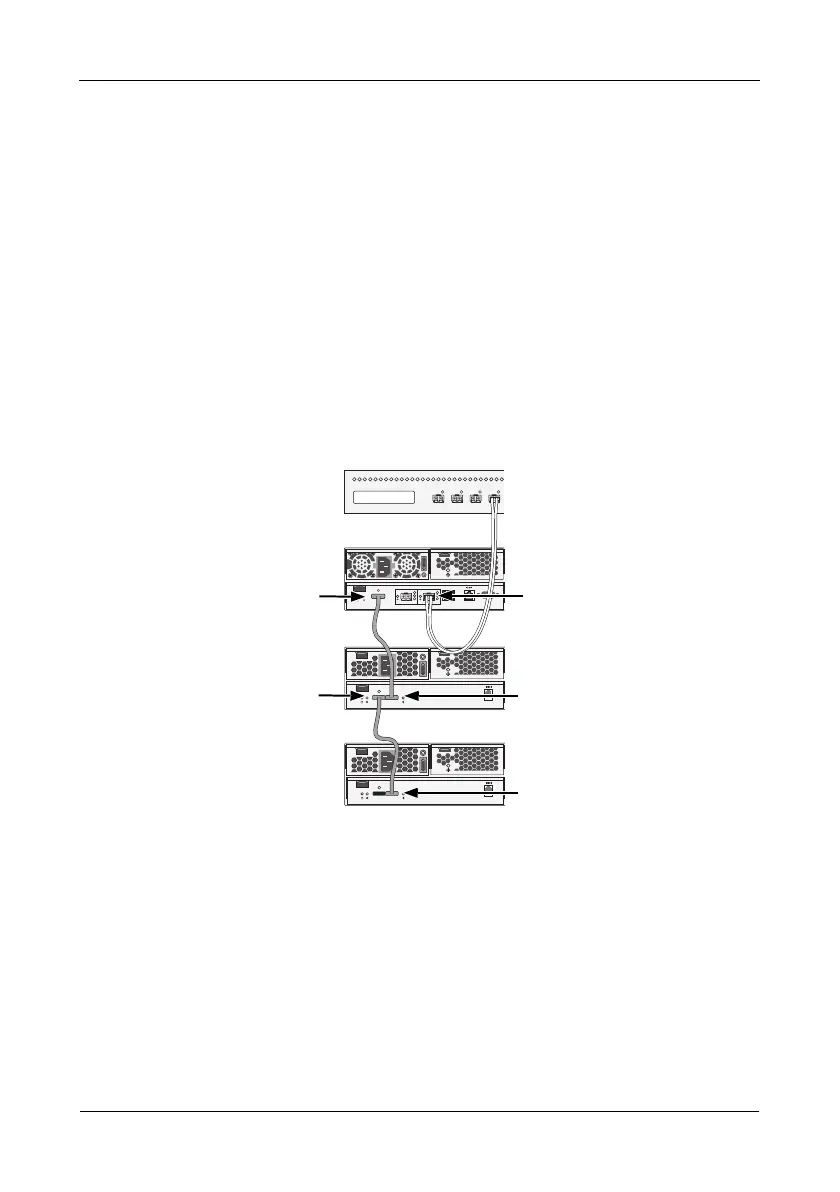

Figura 20. Connessioni dati JBOD. Vengono mostrati E310f e J310s. E610f
e J610s sono simili
È possibile espandere un sistema SAN senza alcun punto di guasto. Vedere la
Figura 21. Una tale disposizione richiede:
• Due switch in fibra ottica
• Due schede HBA in fibra ottica in ciascun PC host o nel server
• Uno switch di rete (non mostrato)
• Una scheda di interfaccia di rete (NIC, Network Interface Card) in ciascun
PC host o server
Mgmt
UPS
115200
8 N 1
FC 1 FC 2
4
2
1
Gb/s
4
2
1
Gb/s
O
I
O
I
115200
8 N 1
O
I
115200
8 N 1
Connettore SAS
J310s
Switch FC
Connettore FC
E310f
CN1
CN2
J310s
CN2
