Guida introduttiva di VTrak Classe E
156
Configurazione dell'unità di espansione JBOD
Per espandere il numero di unità disco:
1. Collegare la porta di espansione SAS sul controller dell'E610s o E310s alla
porta CN2 (con un'icona romboidale) sul modulo di I/O della prima unità
J610s o J310s. Vedere la Figura 26.
2. Collegare la porta CN1 (con un'icona circolare) sulla prima unità J310s alla
porta CN2 (con un'icona romboidale) sul modulo di I/O della successiva
unità J610s o J310s.
3. Collegare le unità J610s o J310s rimanenti nello stesso modo.
È possibile combinare le unità J610s e J310s nell'unità di espansione JBOD.
Assicurarsi di collegare l'icona circolare all'icona romboidale o viceversa.

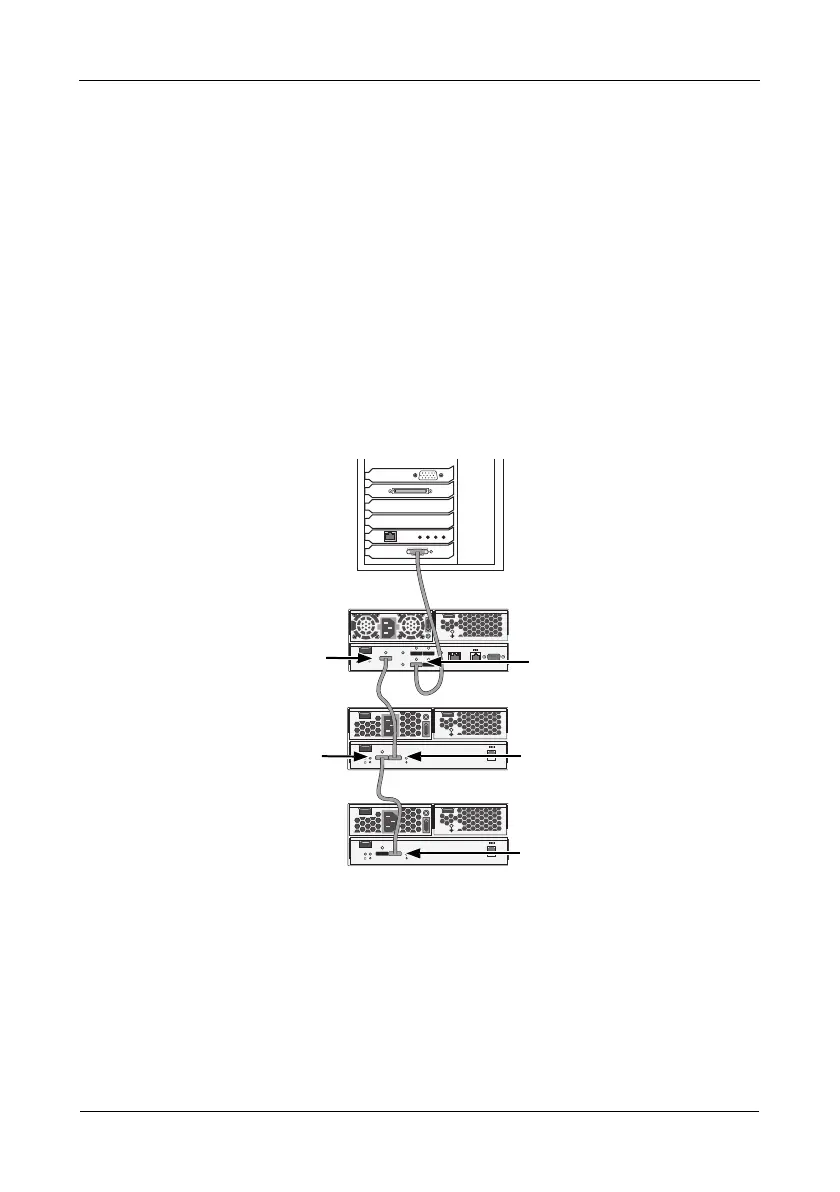

Figura 26.Connessioni dati JBOD. Vengono mostrati E310s e J310s. E610s
e J610s sono simili
È possibile espandere un sistema SAN senza alcun punto di guasto. Vedere la
Figura 27. Una tale disposizione richiede:
Due schede HBA SAS in ciascun PC host o server
Uno switch di rete (non mostrato)
Una scheda di interfaccia di rete (NIC, Network Interface Card) in ciascun
PC host o server
Da uno a quattro sottosistemi JBOD VTrak J610s o J310s
Mgmt
UPS
115200
8 N 1
O
I
O
I
115200
8 N 1
O
I
115200
8 N 1
Porta di espansione
SAS
J310s
Porta dati SAS
E310s
CN1
J310s
PC host o server
CN2
CN2
