Guida introduttiva di VTrak Classe E
158
Punto 5: Impostazione delle connessioni con cavo
seriale
La comunicazione seriale abilita l'interfaccia della riga di comando (CLI,
Command Line Interface) e l'utilità della riga di comando (CLU, Command Line
Utility) sul PC a monitorare e controllare il VTrak. La confezione del VTrak
comprende un cavo dati seriale da RJ11 a DB9 per ciascun controller.

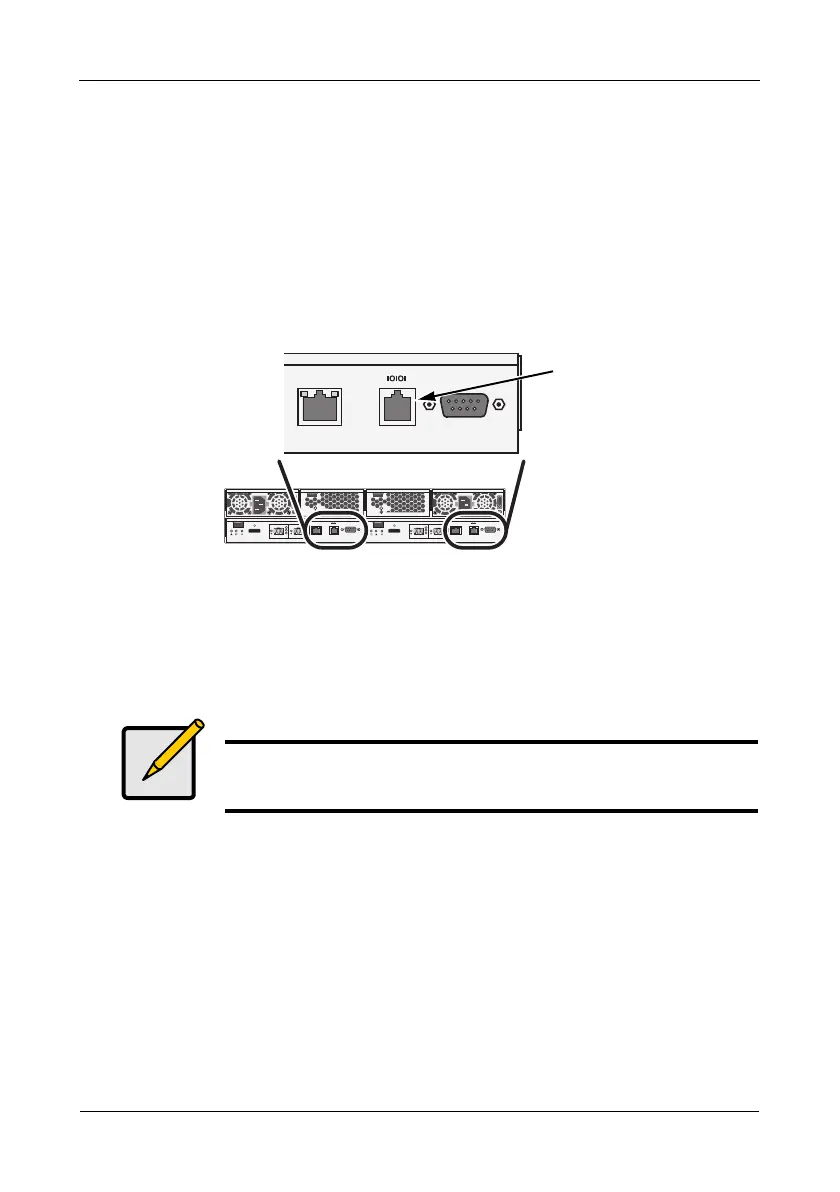

Figura 28. Un connettore seriale si trova sul controller. Viene mostrato
l'E310f. L'E610f, E610s e E310s sono simili
Per installare un collegamento del cavo seriale:
1. Collegare l'estremità RJ11 del cavo dati seriale al connettore seriale RJ11 su
uno dei moduli di I/O.
2. Collegare l'estremità DB9 del cavo dati seriale ad una porta seriale sul PC
host o sul server.
N.B.
Il connettore DB9 sul controller VTrak è per un supporto con UPS,
che è previsto per una versione futura.
Mgmt
UPS
115200
8 N 1
Mgmt
UPS
115200
8 N 1
FC 1 FC 2
4
2
1
Gb/s
4
2
1
Gb/s
Mgmt
UPS
115200
8 N 1
FC 1 FC 2
4
2
1
Gb/s
4
2
1
Gb/s
O
I
O
I
Connettore
seriale RJ11
