Punto 6: Collegamento dell'alimentazione
159
Punto 6: Collegamento dell'alimentazione
Collegare i cavi di alimentazione e accendere entrambi gli alimentatori. Quando
l'alimentazione è accesa, i LED sulla parte anteriore del VTrak si illuminano.

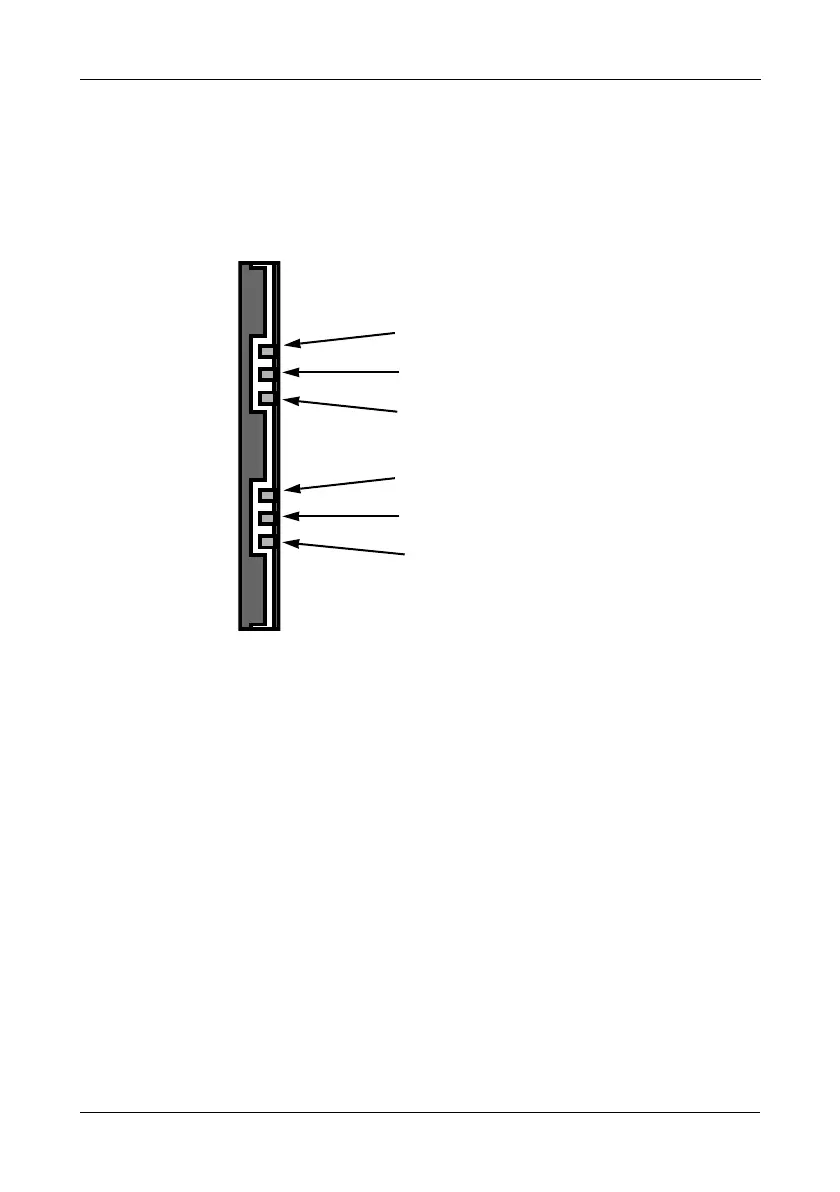

Figura 29.Schermo a LED sul pannello frontale del VTrak. Viene mostrato
l'E310f/s. L'E610f/s è simile
Al termine dell'avvio e quando il VTrak funziona normalmente:
• Il LED del controller lampeggia in verde una volta al secondo per cinque
secondi, si spegne per dieci secondi, quindi lampeggia nuovamente in verde
una volta al secondo per altri cinque secondi.
• I LED Alimentazione, FRU e Unità logica si illuminano continuamente in
verde.
• I LED Controller lampeggiano in verde se su tale controller è presente
attività.
Ci sono due LED su ciascun supporto dell'unità. Segnalano la presenza
dell'alimentazione e di un'unità disco, nonché la condizione attuale dell'unità.
Alimentazione
Attività del controller 2
Stato FRU
Stato unità logica
Attività del controller 1
Heartbeat controller
