Promise Technology VTRAK E610f Quick Start Guide

Guía de inicio rápido de VTrak clase E
182
Para instalar el subsistema E610f/s en un bastidor con las guías de montaje
suministradas:
1. Compruebe que las guías de montaje encajan en el sistema de bastidor.
Véase la Ilustración 8.
2. Ajuste la longitud de las guías de montaje según sea necesario.
3. Sujete los ensamblajes de las guías de montaje a la parte exterior de los
montantes del bastidor, utilizando los tornillos de fijación del sistema de
bastidor.
Asegúrese de que el soporte esté en la parte inferior orientado hacia el
interior.
4. Ajuste los ensamblajes de la guía en el bastidor.
5. Apriete los tornillos de ajuste y los tornillos de fijación.
6. Coloque el subsistema VTrak sobre las guías.
7. Fije el subsistema VTrak en el bastidor a través de los anclajes, utilizando
los tornillos de fijación del sistema de bastidor.

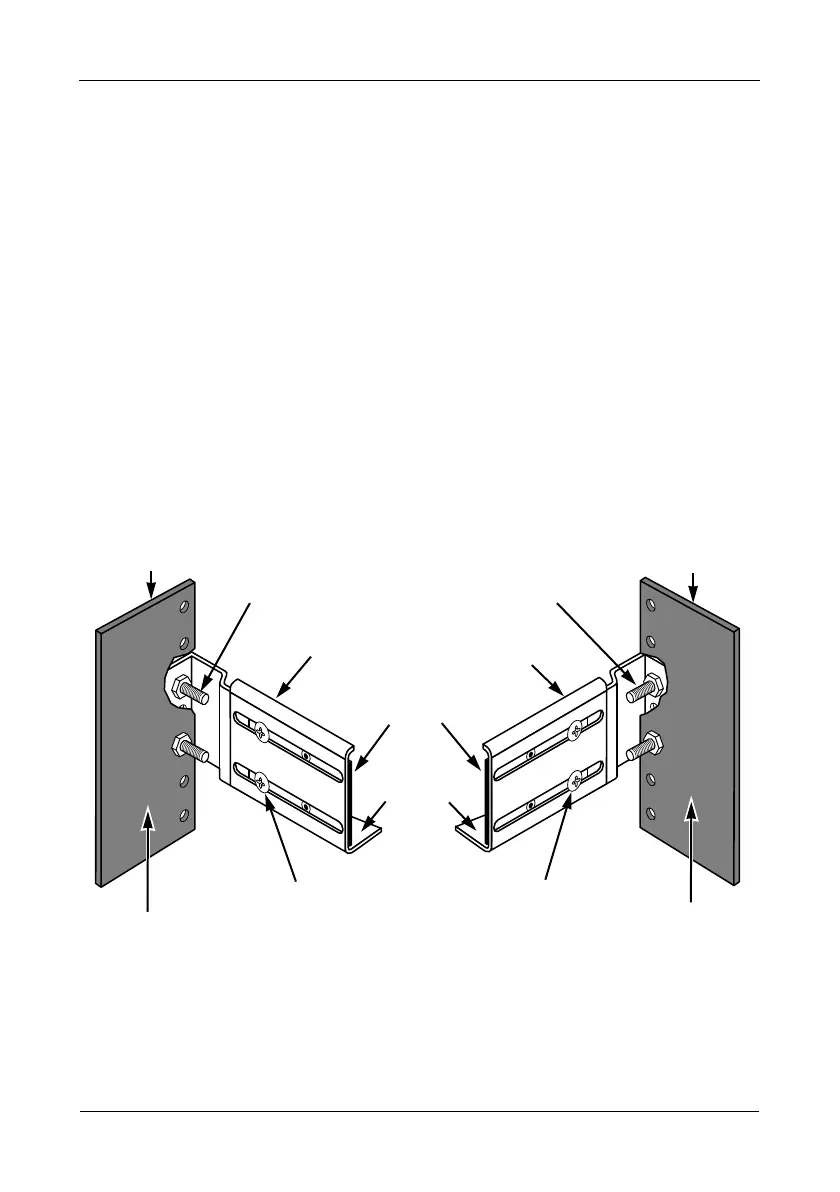

Ilustración 8. Diagrama de ensamblaje del bastidor
Interior del
montante
Montante
delantero del
bastidor
Tornillo de fijación de
guía (no incluido)
Tornillo de ajuste
de guía
Ribete
Tornillo de fijación de
guía (no incluido)
Interior del
montante
Montante
posterior del
bastidor
Guía
anterior
Tornillo de ajuste
de guía
Guía
posterior
Soporte
