Paso 4: Realización de la gestión y las conexiones de datos
199
Configuración de la expansión de JBOD
Para ampliar el número de unidades de disco:
1. Conecte el puerto de expansión SAS de la controladora E610s o E310s al
puerto CN2 (con un icono de diamante) en el módulo de E/S de la primera
unidad J610s o J310s. Véase la Ilustración 26.
2. Conecte el puerto CN1 (con un icono circular) de la primera unidad J320s al
puerto CN2 (con un icono de diamante) en el módulo de E/S de la siguiente
unidad J610s o J310s.
3. Conecte las unidades J610s o J310s restantes del mismo modo.
Puede combinar las unidades J610s y J310s en la expansión JBOD.
Asegúrese de conectar el icono circular al icono de diamante o viceversa.

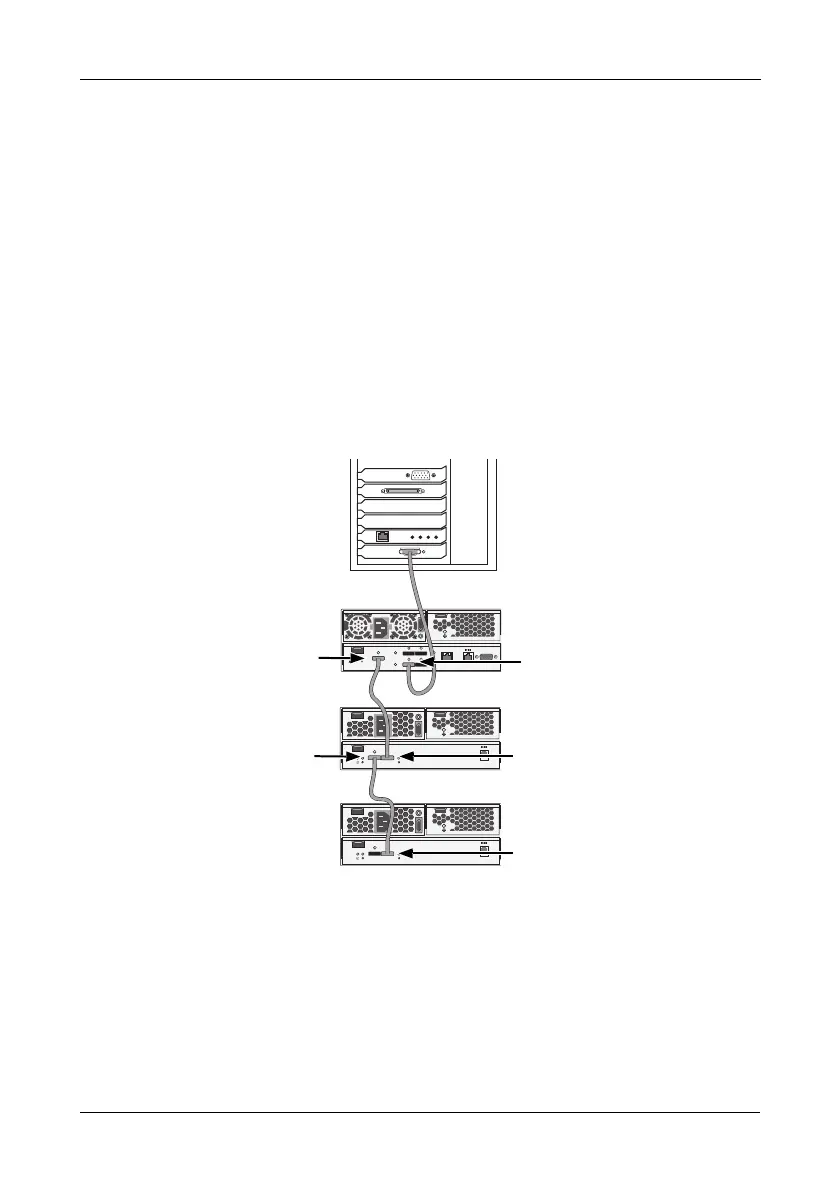

Ilustración 26. Conexiones de datos de JBOD. Se muestran E310s y J310s.
E610s y J610s son similares
Puede ampliar un sistema SAN sin ningún punto de error. Véase la
Ilustración 27. Dicho ajuste necesita:
• Dos tarjetas HBA SAS en cada servidor o PC host
• Un conmutador de red (no se muestra)
• Una tarjeta de interfaz de red (NIC) en cada servidor o PC host
• Subsistemas de uno a cuatro VTrak J610s o J310s JBOD
Mgmt
UPS
115200
8 N 1
O
I
O
I
115200
8 N 1
O
I
115200
8 N 1
Puerto de
expansión SAS
J310s
Puerto de datos
de SAS
E310s
CN1
J310s
Servidor o PC host
CN2
CN2
