Шаг 2. Монтаж VTrak в стойке
225
Чтобы выполнить установку подсистемы E610f/s в стойке с помощью
прилагаемых направляющих, выполните следующие действия:
1. Убедитесь, что крепежные направляющие подходят для стойки. См. Рис. 8.
2. Отрегулируйте крепежные направляющие до нужной длины.
3. Прикрепите комплектующие крепежные направляющие к внешней
стороне стойки, используя крепежные винты стойки.
Основание должно быть снизу, развернуто вовнутрь.
4. Установите комплектующие направляющих под прямым углом к стойке.
5. Затяните регулировочные и крепежные винты.
6. Установите подсистему VTrak на направляющие.
7. Закрепите подситему VTrak на стойке за ручки, используя крепежные
винты стойки.

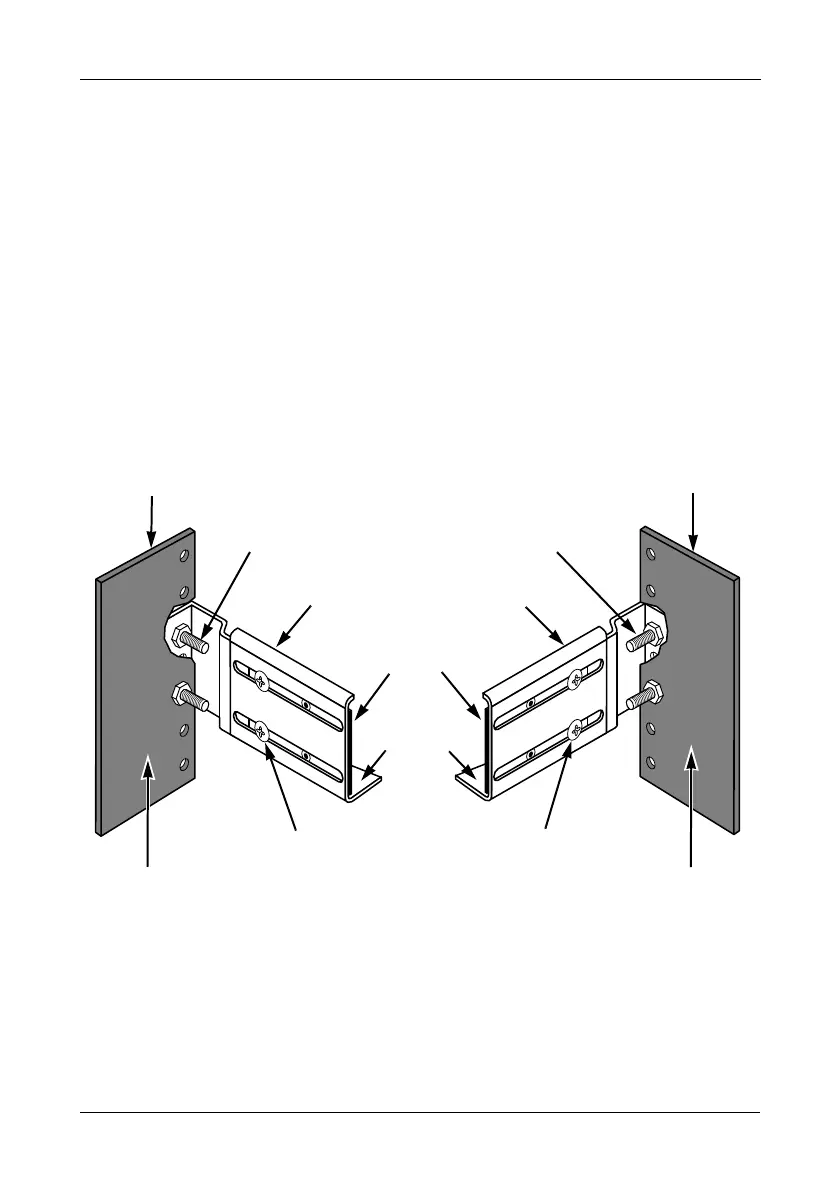

Рис. 8. Схема сборки стойки для монтажа
Внутренняя сторона стойки
Передняя сторона стойки
Крепежный винт
направляющей
(не прилагается)
Регулировочный винт
направляющей
Фланец
Крепежный винт
направляющей
(не прилагается)
Внутренняя сторона стойки
Задняя сторона стойки
Передняя
направляющая
Регулировочный винт
направляющей
Задняя
направляющая
Поддержка
