Promise Technology VTRAK E610f Quick Start Guide

Руководство по быстрому началу работы VTrak EClass
236
Настройка расширения JBOD
Для увеличения количества дисководов выполните следующее.
1. Подсоедините порт порт расширения SAS контроллера E610f или E310f к
порту CN2 (с портом, обозначенным значком ромба) на модуле ввода$
вывода первого устройства J610s или J310s. См. Рис. 20.
2. Подсоедините порт CN1 (со значком кружочка) на первом блоке J310s к
порту CN2 (со значком ромба) на модуле ввода$вывода на следующих
устройствах J610s и J310s.
3. Аналогичным образом подсоедините остальные устройства J610s или
J310s.
Убедитесь, что к порту, обозначенному значком кружочка подключен порт,
обозначенный значком ромба, или наоборот.
Можно объединить устройства J610s и J310s в подсистеме расширения
JBOD.

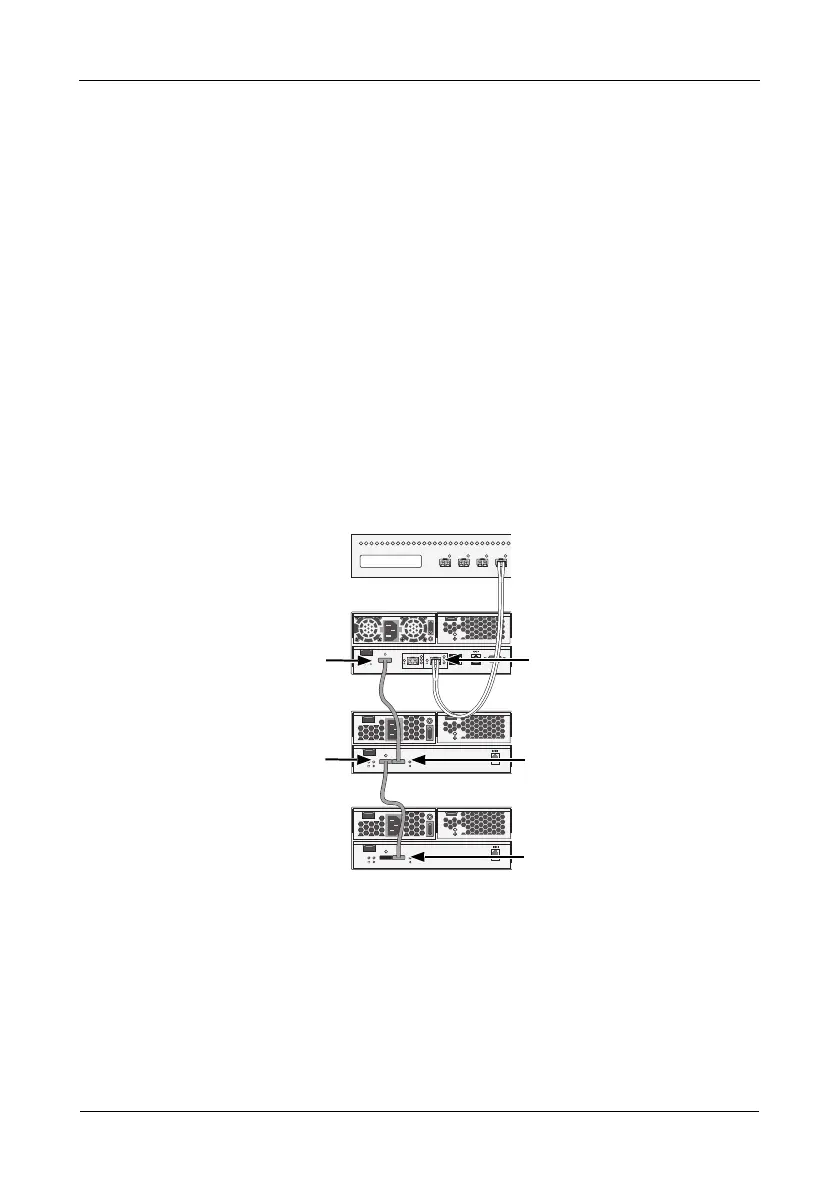

Рис. 20. Соединения для передачи данных JBOD. На изображении показаны модели
E310f и J310s. Модели E610f и J610s аналогичны
Можно расширить систему SAN без единой точки сбоя. См. Рис. 21..
Требуются следующие компоненты.
• Два коммутатора Fibre Channel
• Две платы Fibre Channel HBA в каждом хост$компьютере или на сервере
• Сетевой коммутатор (не отображен на рисунке)
• Плата сетевого интерфейса в каждом хост$компьютере или на сервере
Mgmt
UPS
115200
8 N 1
FC 1 FC 2
4
2
1
Gb/s
4
2
1
Gb/s
O
I
O
I
115200
8 N 1
O
I
115200
8 N 1
Разъем SAS
J310s
Коммутатор FC
Разъем FC
E310f
CN1
CN2
J310s
CN2
