Настройка расширения JBOD
Для увеличения количества дисководов выполните следующее.
1. Подсоедините порт расширения SAS контроллера E610s или E310s к порту
CN2 (со значком ромба) на модуле ввода$вывода первого устройства J610s
или J310s. См. Рис. 26.
2. Подсоедините порт CN1 (со значком кружочка) на первом блоке J310s к
порту CN2 (со значком ромба) на модуле ввода$вывода на следующих
устройствах J610s и J310s.
3. Аналогичным образом подсоедините остальные устройства J610s или
J310s.
Можно объединить устройства J610s и J310s в подсистеме расширения
JBOD.
Убедитесь, что к порту, обозначенному значком кружочка подключен порт,
обозначенный значком ромба, или наоборот.

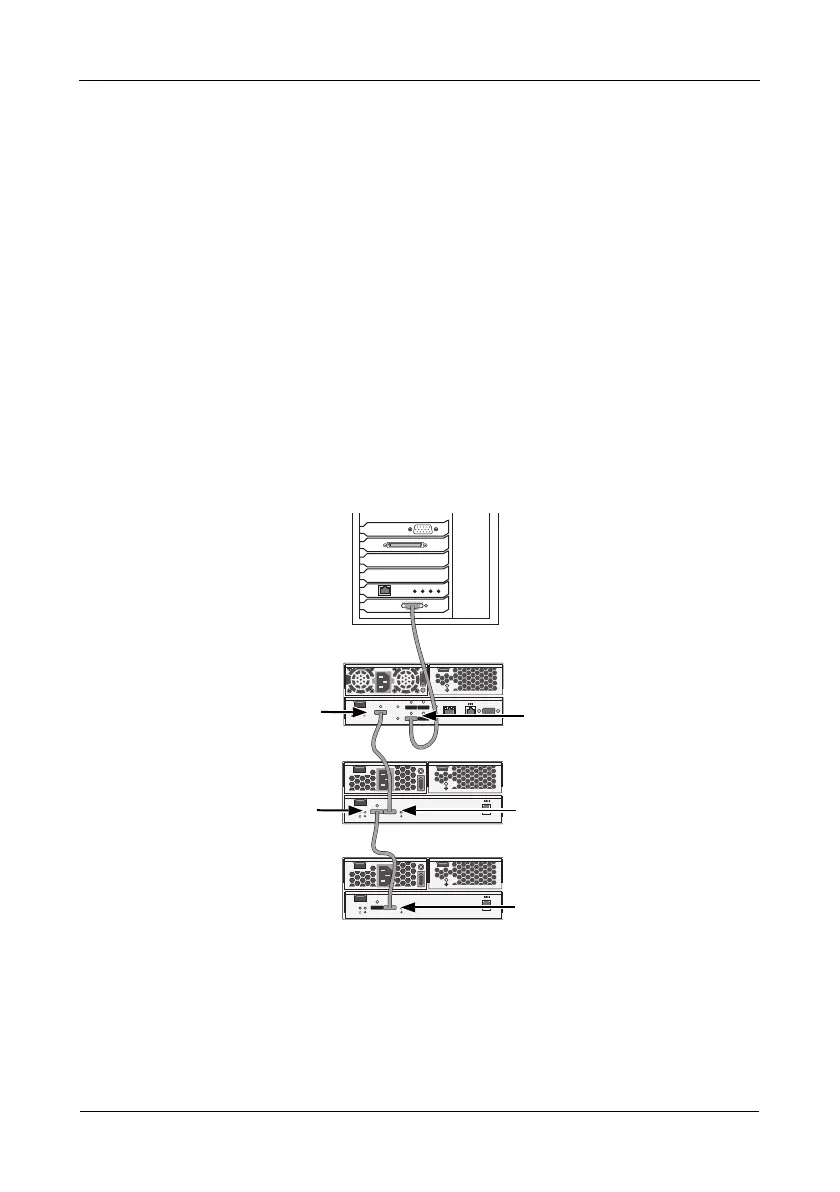

Рис. 26. Соединения для передачи данных JBOD. На изображении показаны модели
E310s и J310s. Модели E610s и J610s аналогичны
Можно расширить систему SAN без единой точки сбоя. См. Рис. 27.
Требуются следующие компоненты.
• Две платы SAS HBA в каждом хост$компьютере или на сервере
• Сетевой коммутатор (не отображен на рисунке)
• Плата сетевого интерфейса в каждом хост$компьютере или на сервере
• От одной до четырех подсистем VTrak J610s или J310s JBOD
