手順 4：管理およびデータ接続
279
JBOD 拡張の設定
ディスクドライブを増設するには、次の手順を実行します。
1. E610f または E310f コントローラの SAS 拡張ポートを、最初の J610s または
J310s
ユニットの I/O モジュールの CN2 ポート（ダイアモンドアイコン付き）
に接続します。図
20. を参照してください。
2. 最初の J310s ユニットの CN1 ポート（サークルアイコン付き）を、次の J610s ま
たは
J310s ユニットの I/O モジュールの CN2 ポート（ダイアモンドアイコン付き）
に接続します。
3. 残りの J610s または J310s ユニットを同様に接続します。
サークルアイコンをダイアモンドアイコンに、ダイアモンドアイコンをサークルア
イコンに接続します。
JBOD 拡張で J610s および J310s ユニットを組み合わせることができます。

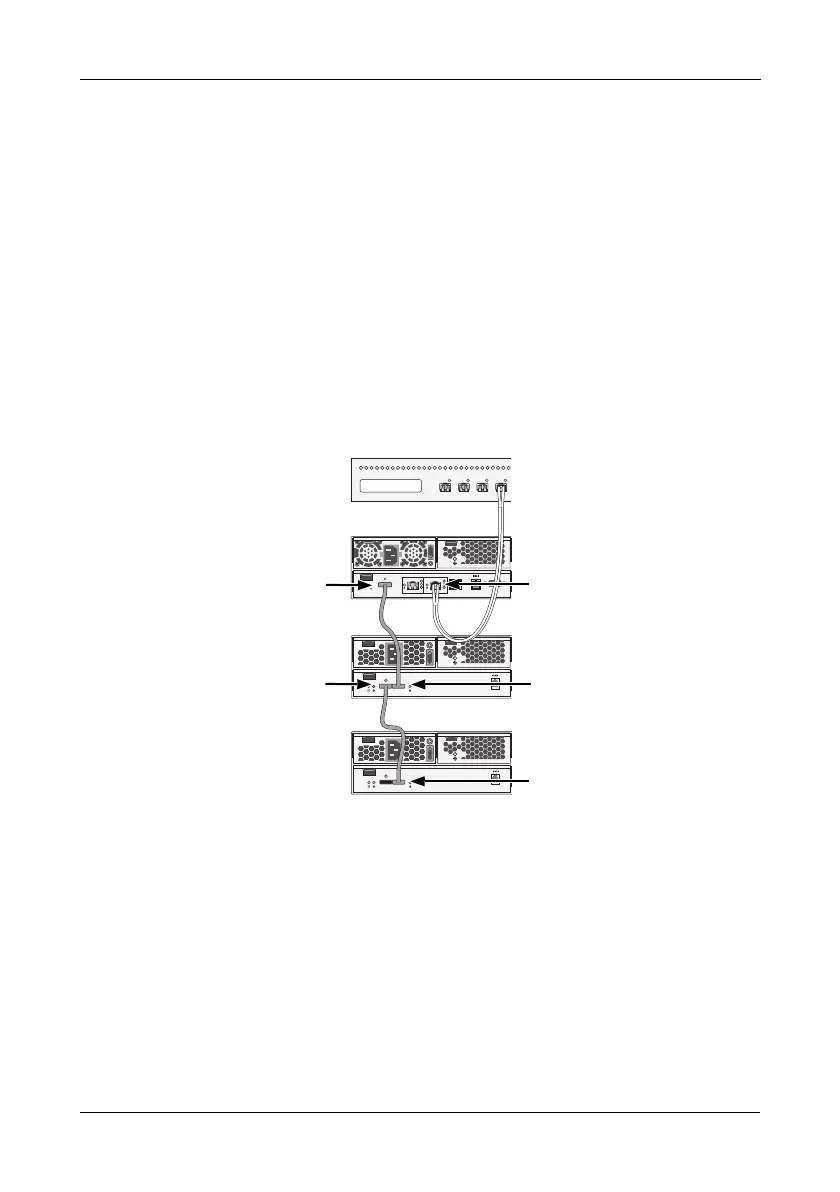

図 20. JBOD データ接続。E310f および J310s の図。E610f および J610s も同様
SAN
システムは、単一機器の障害が発生したとしても、システム全体の障害とならずに
拡張できます。図
21. を参照してください。SAN システム拡張の要件は次のとおり
です。
• ファイバチャネルスイッチ 2 台
• 各ホスト PC またはサーバーに 2 つのファイバチャネル HBA カード
• ネットワークスイッチ（図には示されていません）
• 各ホスト PC またはサーバーにネットワークインタフェースカード（NIC）
Mgmt
UPS
115200
8 N 1
FC 1 FC 2
4
2
1
Gb/s
4
2
1
Gb/s
O
I
O
I
115200
8 N 1
O
I
115200
8 N 1
SAS コネクタ
J310s
FC
スイッチ
FC コネクタ
E310f
CN1
CN2
J310s
CN2
