VTrak E- 分類快速啟動指南
326
設定 JBOD 擴充
擴充磁碟機號碼 :
1. 連接在 E610s 或 E310s 控制器上的 SAS 擴充連接埠至在 I/O 模組上第一
J610s 或 J310s 單元的 CN2 連接埠 ( 伴隨一菱形圖示 ) 請參閱圖 26。
2. 連接在第一 J310s 單元上的 CN1 連接埠 ( 隨附圓型圖示 ) 至在 I/O 模組上下
一個 J610s 或 J310s 單元的 CN2 連接埠 ( 隨附菱形圖示 )。
3. 以相同的方式連接剩下的 J610s 或 J310s 單元。
您可以組合在 JBOD 擴充中的 J610s 與 J310s 單元。
請確定連接圓型圖示至菱形圖示或反之亦然。

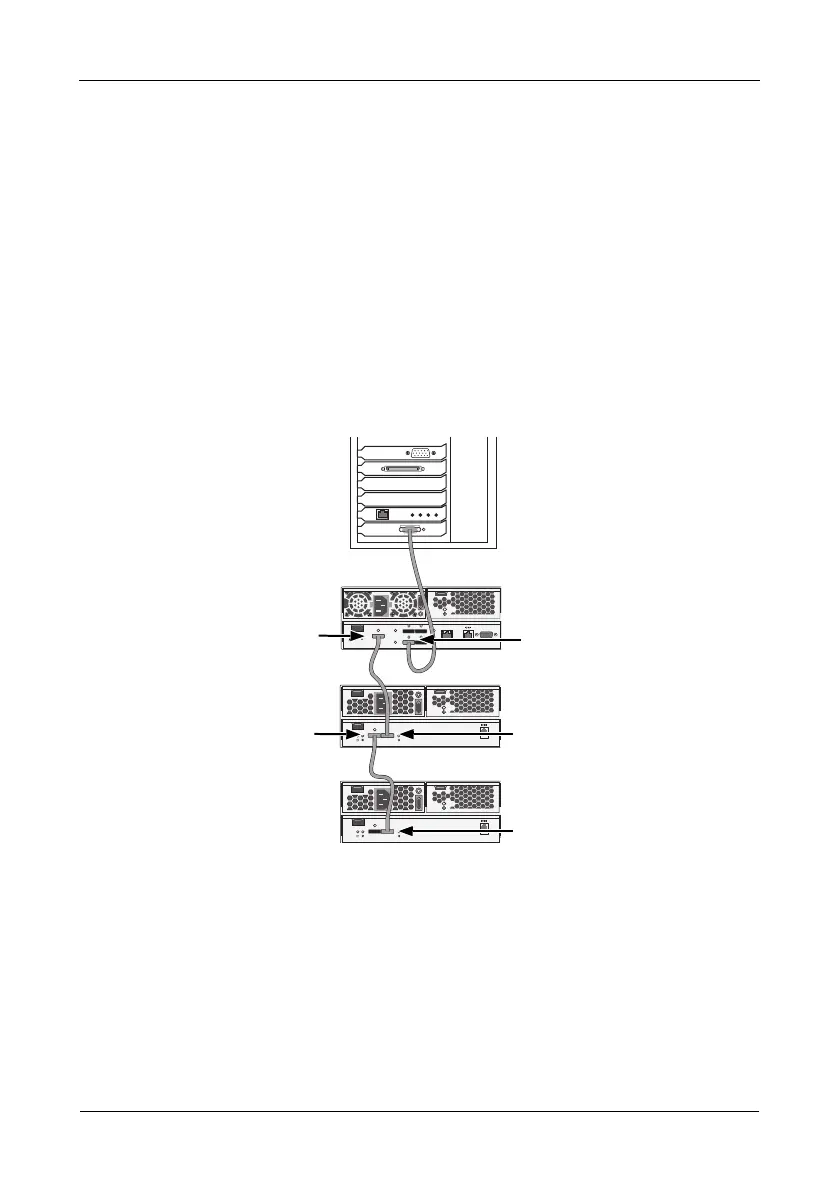

圖 26
。
JBOD
資料連線。
E310s
與
J310s
是如顯示的。
E610s
與
J610s
是相似
的
您可以擴充 SAN 系統，使其不存在單點故障。 請參閱此類架構需要 : 圖 21。
• 各主機 PC 或伺服器中的兩塊 SAS HBA 插卡
• 網路交換機 ( 未顯示 )
• 各主機 PC 或伺服器中的網路介面卡 (NIC)
• 一個至四個的 VTrak J610s 或 J310s JBOD 子系統
Mgmt
UPS
115200
8 N 1
O
I
O
I
115200
8 N 1
O
I
115200
8 N 1
SAS 擴充連接埠
J310s
SAS 資料連接埠
E310s
CN1
J310s
主機 PC 或伺服器
CN2
CN2
