VTrak E-Class 快速入门指南
362

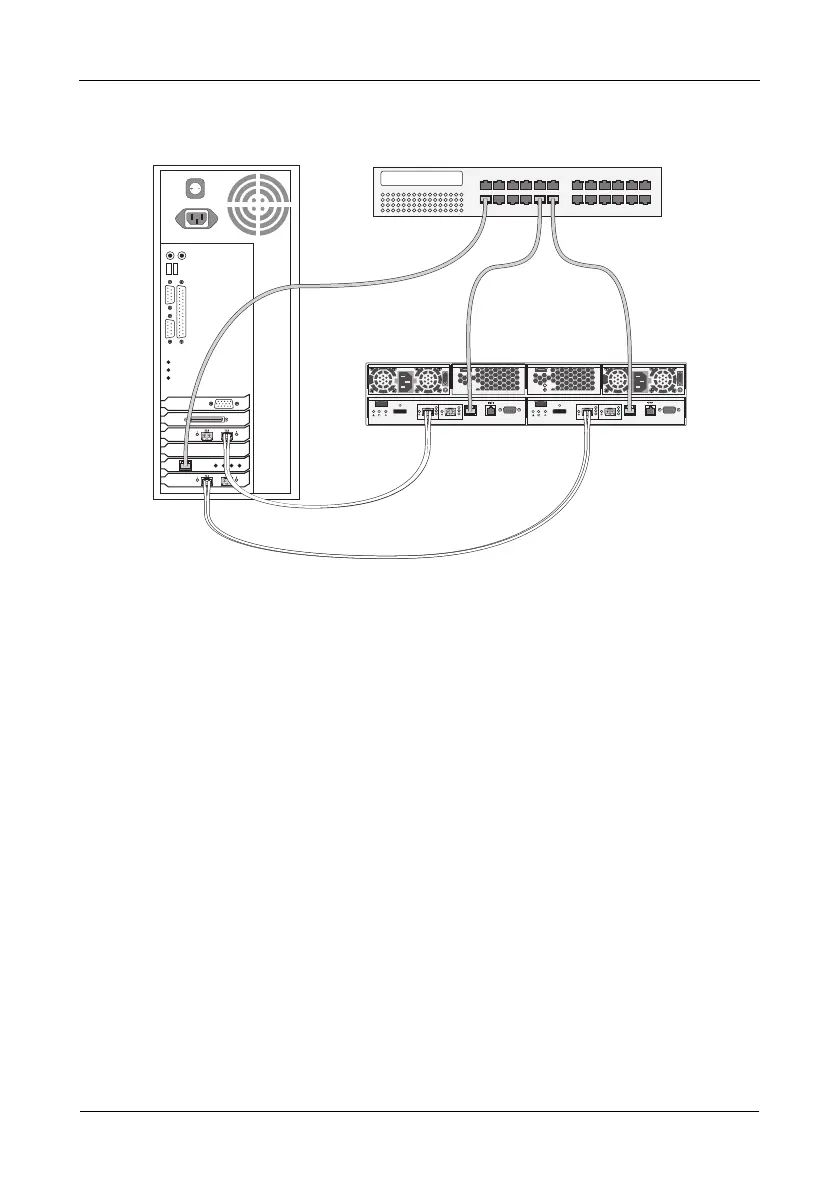

图 19。 DAS 数据和管理连接。 图示为 E310f 。 E610f 与此类似。
配置 JBOD 扩充
要扩充磁盘驱动器的数目：
1。连接在 E610f 或 E310f 控制器的 SAS 扩充端口至在第一个 J610s 或 J310s
单元上的 I/O 模块上的 CN2 端口 （带有 钻石图标）。请参阅图 20。
2。 连接在最前面的 J310s 单元上的 CN1 端口 （带有 圆形图标）至在下一个
J610s 或 J310s 单元上的 I/O 模块上的 CN2 端口 （带有钻石图标）。
3。以同样的方式连接剩余的 J610 或 J310 单元。
请确保连接圆形图标至钻石图标或以相反方向连接它们。
您可以在 JBOD 扩充中将 J610s 和 J310s 单元结合在一起。
Mgmt
UPS
115200
8 N 1
FC 1 FC 2
4
2
1
Gb/s
4
2
1
Gb/s
Mgmt
UPS
115200
8 N 1
FC 1 FC 2
4
2
1
Gb/s
4
2
1
Gb/s
O
I
O
I
主机或服务器
VTrak
网络交换机
