步骤 4：进行管理和数据连接
361
要建立管理通路：
1。在 VTrak 控制器上，将管理端口连接到网络交换机。 请参阅图 18。
2。将每台主机或服务器的标准 NIC 连接到网络交换机。
图 18。

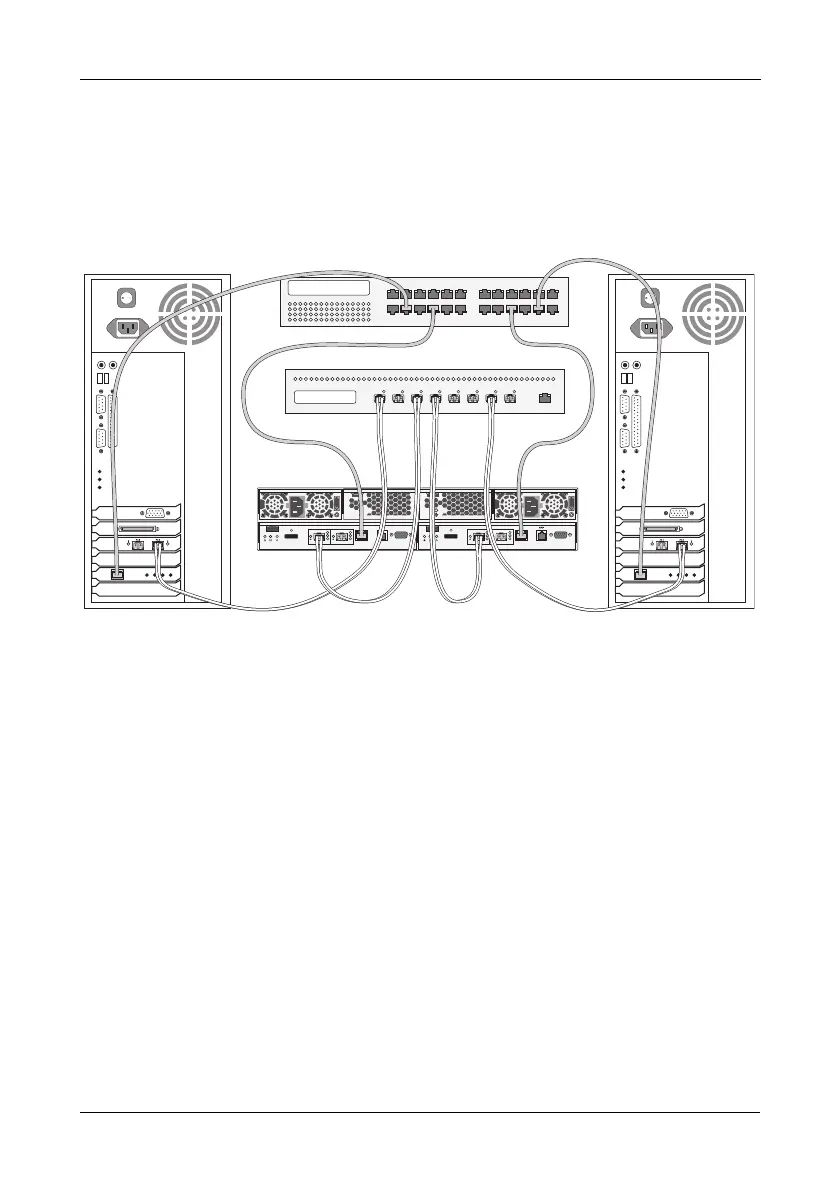

SAN 数据和管理连接。 图示为 E310f 。 E610f 与此类似。
配置直连存储
直连存储 （DAS）需要：
• 在主机或服务器中备有两块光纤通道 HBA 卡
• 一台网络交换机
• 在主机或服务器中备有一块网络接口卡 （NIC）
要建立数据通路：
在 VTrak 控制器上，将其中一个光纤通道数据端口连接到光纤通道交换机。请参
阅图 19。
要建立管理通路：
1。在 VTrak 控制器上，将管理端口连接到网络交换机。请参阅图 19。
2。 将主机或服务器的标准 NIC 连接到网络交换机。
Mgmt
UPS
115200
8 N 1
FC 1 FC 2
4
2
1
Gb/s
4
2
1
Gb/s
Mgmt
UPS
115200
8 N 1
FC 1 FC 2
4
2
1
Gb/s
4
2
1
Gb/s
O
I
O
I
主机或服务器
VTrak
网络交换机
FC 交换机
主机或服务器
